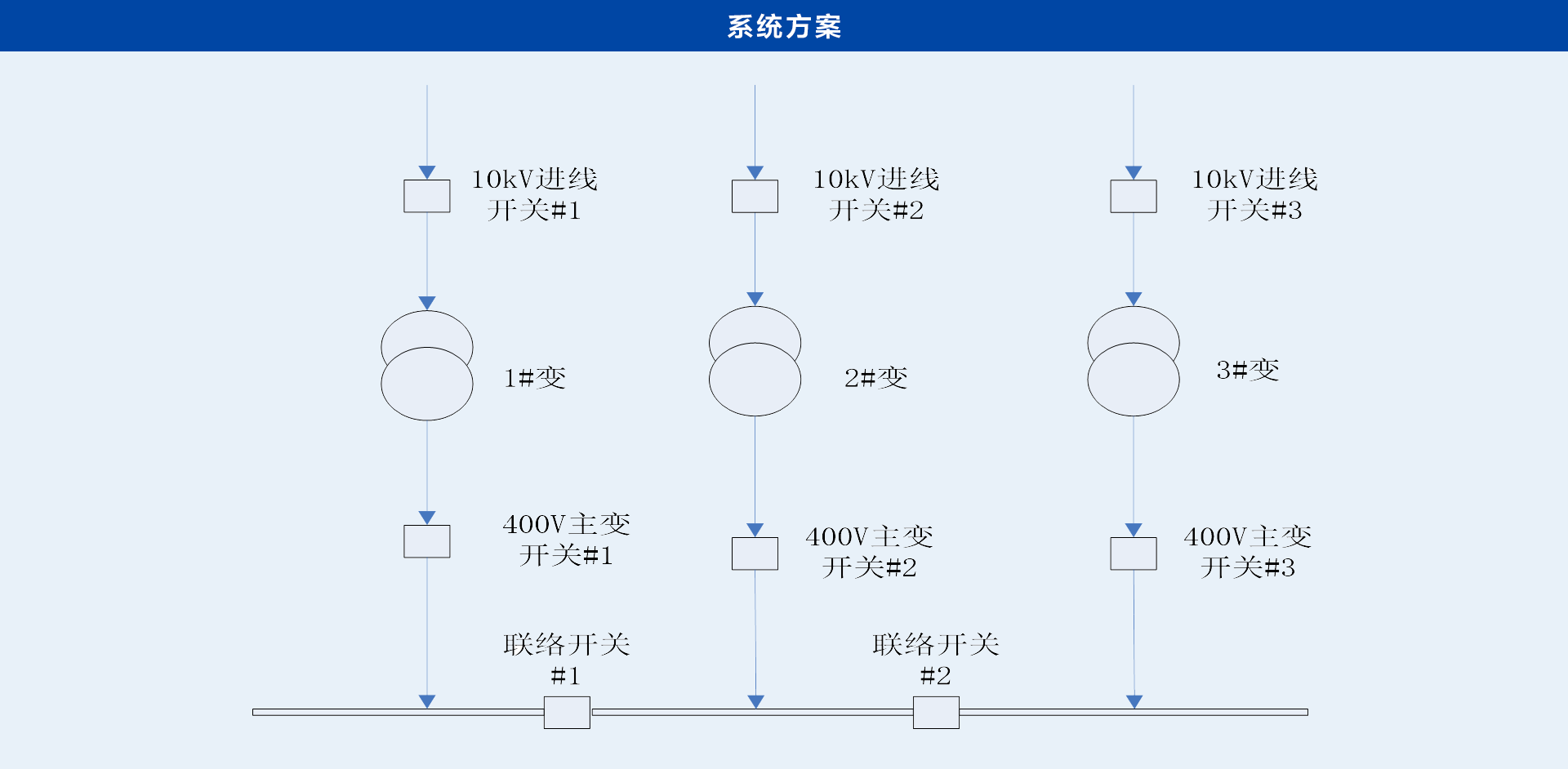

系统方案

System scheme



终端采用模块化设计，能够完成对变压器高压侧开关、低压侧开关、低压侧母联开关的信息采集和控制；根据实际用电负荷自动完成变压器自动优化运行；通过远程通信，如光纤、电缆、载波、GPRS/CDMA等，将信息传送至配电自动化主站系统，同时接收来自主站系统的控制命令，对配电开关进行遥控操作，从而实现对变压器的实时监控、优化运行等，达到减少变压器损耗、延长变压器寿命的目标。







技术特点

Features

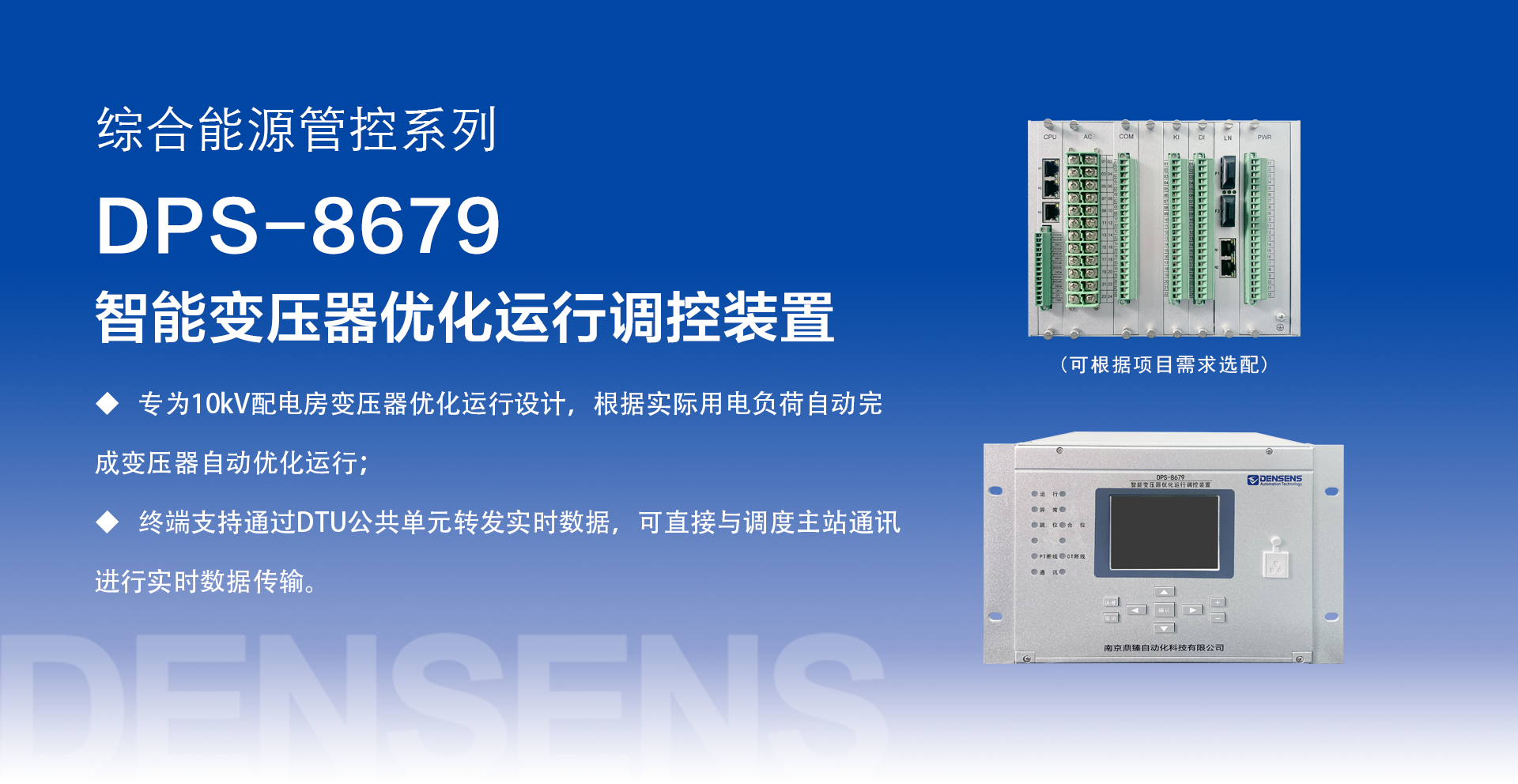

• 专为10kV配电房变压器优化运行设计，根据实际用电负荷自动完成变压器自动优化运行。



• 终端内置高精度、宽范围输入的二次互感器，支持每间隔单元独立零序电压、零序电流采集功能，采用了高精度的智能温度补偿策略解决高低温下测量精度受环境影响问题。



• 使用DTU的硬件平台架构，确保平台的统一稳定性。



• 终端支持通过DTU公共单元转发实时数据，也可直接与调度主站通讯进行实时数据传输。通信规约丰富多样化，可配置标准的101、104等通信规约。



• 结合变电站及配电自动化的保护处理逻辑进行自动控制变压器投退运行，在保证用户不停电的要求下能够最大限度的延长变压器的使用寿命。





功能配置

Functional configuration



(1) 遥测功能：采集变压器低压侧主变开关三相电压、三相电流、有功、无功、功率因素、频率等遥测数据。



(2) 遥信功能：采集变压器高压侧、低压侧、母联的开关位置信号、储能状态、隔离刀闸状态、接地刀闸状态、开关柜远方/就地位置信号等。



(3) 遥控功能：实现变压器高压侧、低压侧、母联开关的本地及远方分合闸操作。



(4) 自动优化运行功能：根据用电负荷情况自动进行变压器的投、切、轮替运行操作，支持本地、远程投退优化运行策略。人工干预操作时，自动闭锁变压器优化运行功能。



• • 当用电负荷长期低于单台变压器容量时，只投入一台变压器运行，并每隔一定的时间轮换投运另一台变压器。



• • 当用电负荷达到一定值时，自动投入下一台变压器



• • 在多台变压器同时运行时，当用电负荷长期低于一定值时，自动退出一台变压器



• • 变压器投入、退出及时产生告警，通知调度人员



• • 支持本地投入/退出变压器自动优化运行功能



• • 支持远程投入/退出变压器自动优化运行功能



• • 人工干预操作时，自动闭锁变压器自动优化运行功能



(5) 参数设置：具备本地、远程对装置参数进行设置和修改，包括系统参数、遥测参数、遥信参数、遥控参数、通信参数、保护定值与参数等。如果是带液晶和按钮的终端装置，也可以通过面板设置上述参数。



(6) 终端自检功能：具备自诊断自恢复功能，当检测到本身硬件故障，发出闭锁信号同时闭锁出口继电器，同时通过软遥信上送故障信息到主站。



(7) 对时功能：可接收主站或者子站的对时命令，或接收网络，北斗或GPS等对时命令，也可接收主站、维护软件等对时操作；断电24小时内的时钟误差不超过2s。



(8) 数据存储功能：具有历史数据存储功能，包括事件顺序记录（SOE）、遥信变位记录（COS）、远方和本地操作记录、装置异常记录、遥测历史数据记录等信息。



(9)具备DTU常规保护告警相关功能：



(10)电压、电流越限报警



(11)欠压、失压报警



(12)过载、重载报警



(13)短路告警



(14)接地告警
