分散式储能就地控制解决方案

Distributed energy storage on-site control solution

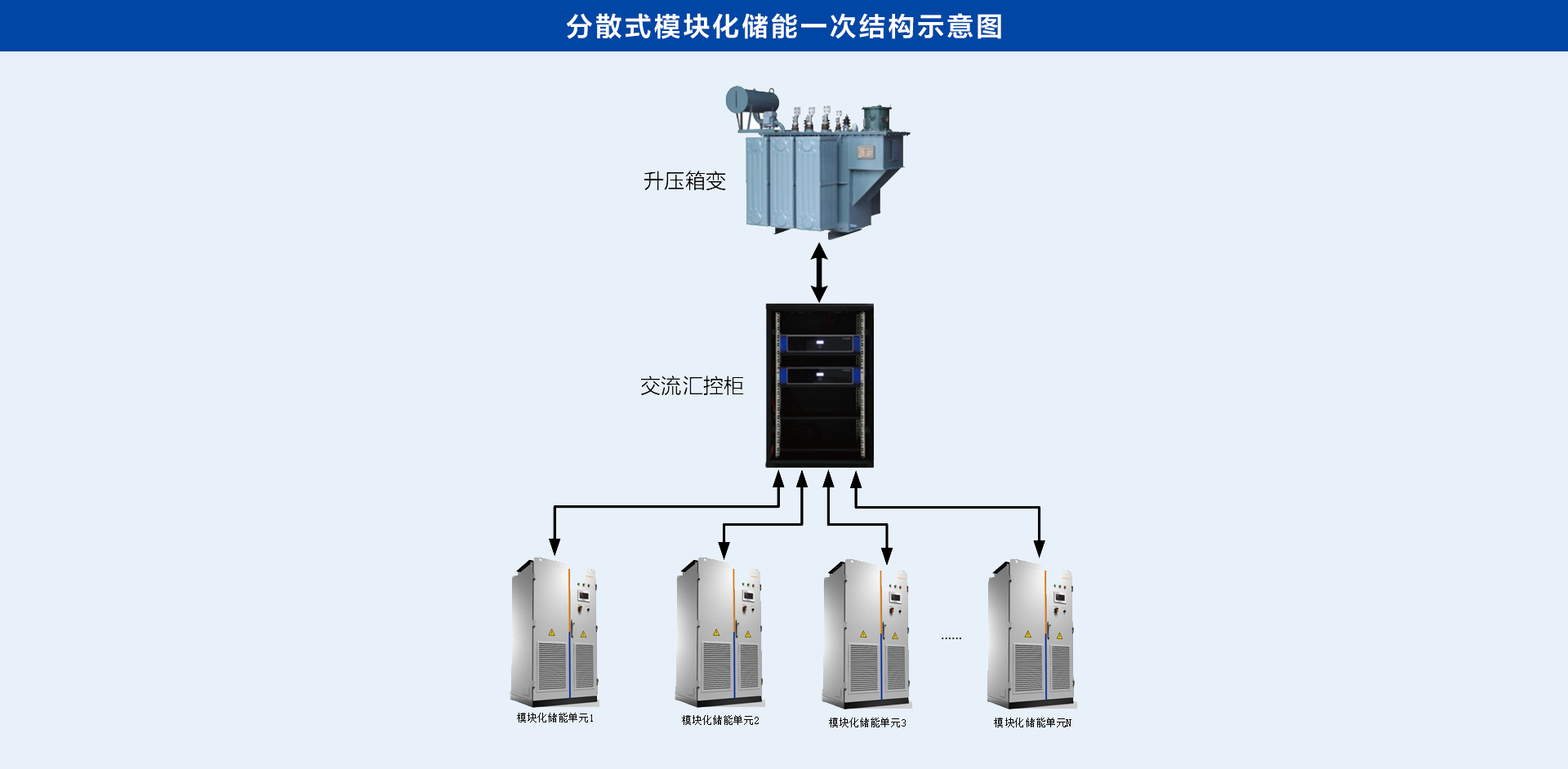

分布式储能方阵通常由若干个模块化储能单元有机组合，直流侧独立运行，交流侧进行汇流后再接入升压变压器，单个方阵由模块化储能单元、交流汇控柜、升压箱变组成。系统构架图如下图所示。

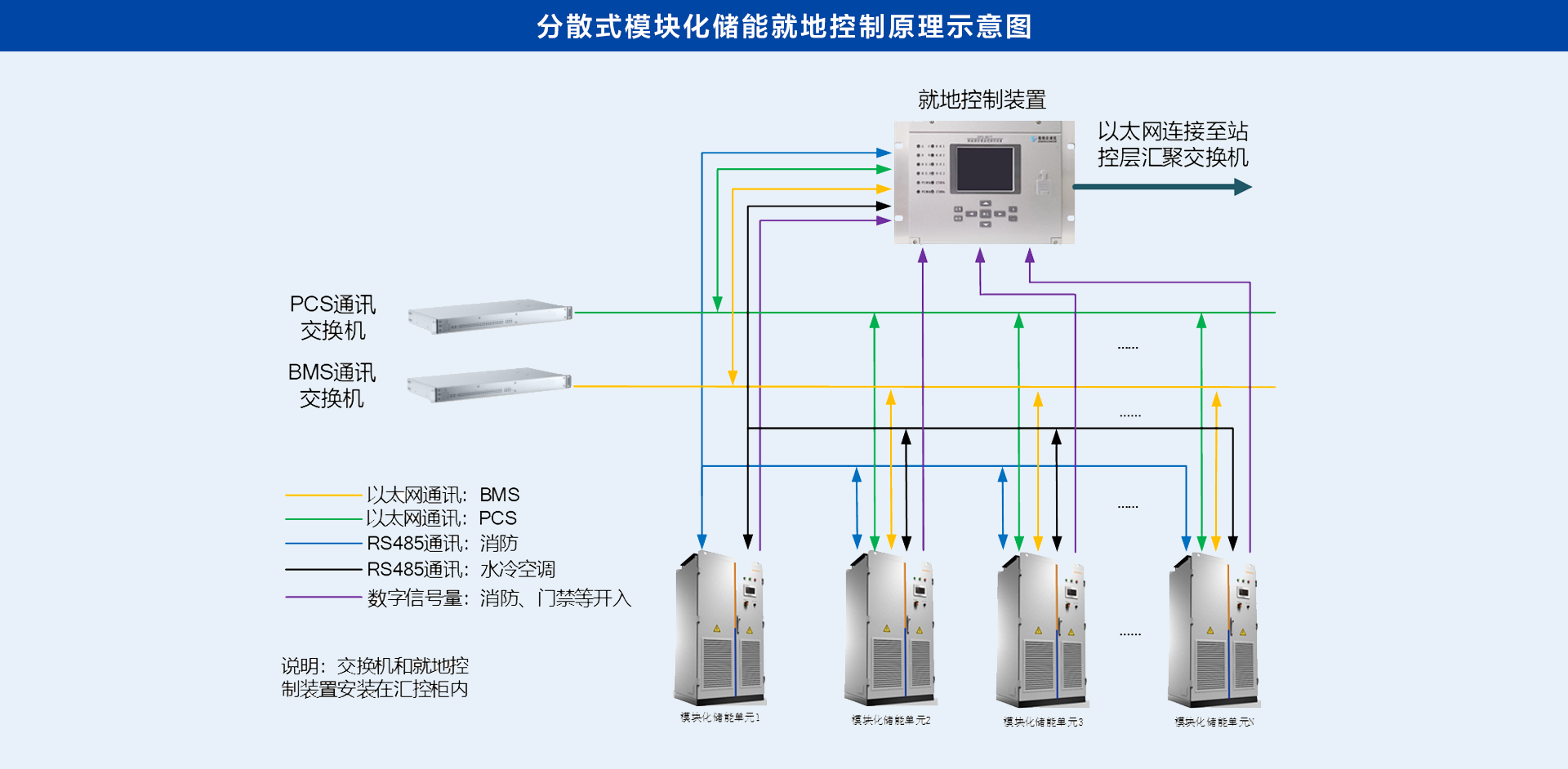

模块化储能单元中包含了直流电池、BMS、PCS、消防、冷却系统、门禁等。汇控柜中包含了交流汇流母线、分支断路器、接线端子排、供电电源、交换机、就地控制装置等。就地控制装置具备以太网通讯连接PCS实施数据采集和功率控制，具备以太网通讯连接BMS采集电池相关信息，具备RS485接口用于接入消防和水冷系统，具备开入接口接入门禁及消防信号，具备继电器开出接口用于控制分支断路器的分合，具备交流采集接口用于采集和计算汇流母线的电压、电流及功率等电气参数。就地控制器与储能模块化单元的通讯及控制原理图如下图所示：







硬件描述

Hardware description



DPS-8674分散式储能就地控制装置是一种集保护、测控、远动、对下规约管理、有功功率控制、无功功率控制于一体的嵌入式装置，适用于分散式模块化储能电站的就地管理及控制。装置可单独或组屏安装。





性能特征

Performance characteristics



（1）高性能的通用型硬件平台，强大的实时计算能力

采用32位高性能的DSP＋ARM双核处理器，DSP核完成保护运算与出口逻辑，ARM核实现事件记录、故障录波、人机接口、后台通信及打印等功能。高性能的硬件保证了装置在每一个采样间隔对所有继电器进行实时计算。

采用内部高速总线和智能I/O，装置硬件配置灵活，具有通用、易于扩展、易于维护的特点。

总线上任何智能板卡的失效均会用硬件闭锁出口逻辑，保证装置不出现误动。



（2）双重化采样

采用双重化采样及互校技术，确保保护采样的可靠性和保护行为的正确性。



（3）软件模块化设计

装置提供完备的保护功能，各保护元件按模块化设计，相互独立，可灵活配置。



（4）强电磁兼容性

整体面板、全封闭机箱，强弱电严格分开，取消传统背板配线方式，同时在软件设计上也采取相应的抗干扰措施，装置的抗干扰能力大大提高，对外的电磁辐射也满足相关标准。



（5）调试维护方便

具有友好的人机接口，具备方便的现场装置测试功能。



（6）强大的通信功能

具有灵活的通信方式，配有最多4个100Mbps以太网接口，10个RS-485/232复用串口。支持电力行业通信标准DL/T634.5101-2002规约、DL/T634.5104-2002规约，开放型Modbus/TCP规范1.0，电能表通讯协议DL/T 645-2007多功能电能表通讯协议、DL/T 645-1997多功能电能表通讯协议。



（7）可选多种对时方式

对时接口可支持多种GPS对时方式，包括IRIG-B、SNTP等对时方式。



（8）完善的事件记录功能

可记录128次故障及动作报告，16次故障波形，128次自检报告、256次变位报告、128次遥控报告及128次运行报告。



（9）丰富的PC机辅助软件

基于Windows 2000 /XP，Vista，和Win7的PC机辅助软件，界面友好，方便装置在现场的设置和调试。



（10）装置电源支持交流供电和直流供电





装置面板布置

Device panel layout

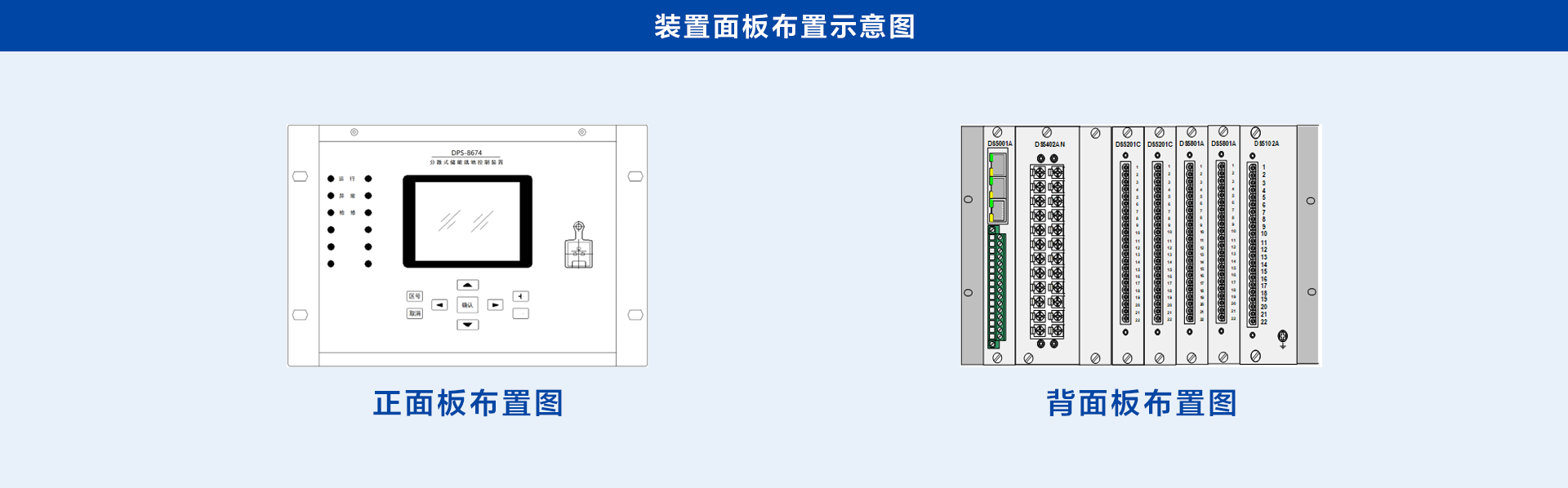

下图为半层装置的正面板布置图与背板布置图：







机械尺寸

Mechanical dimensions

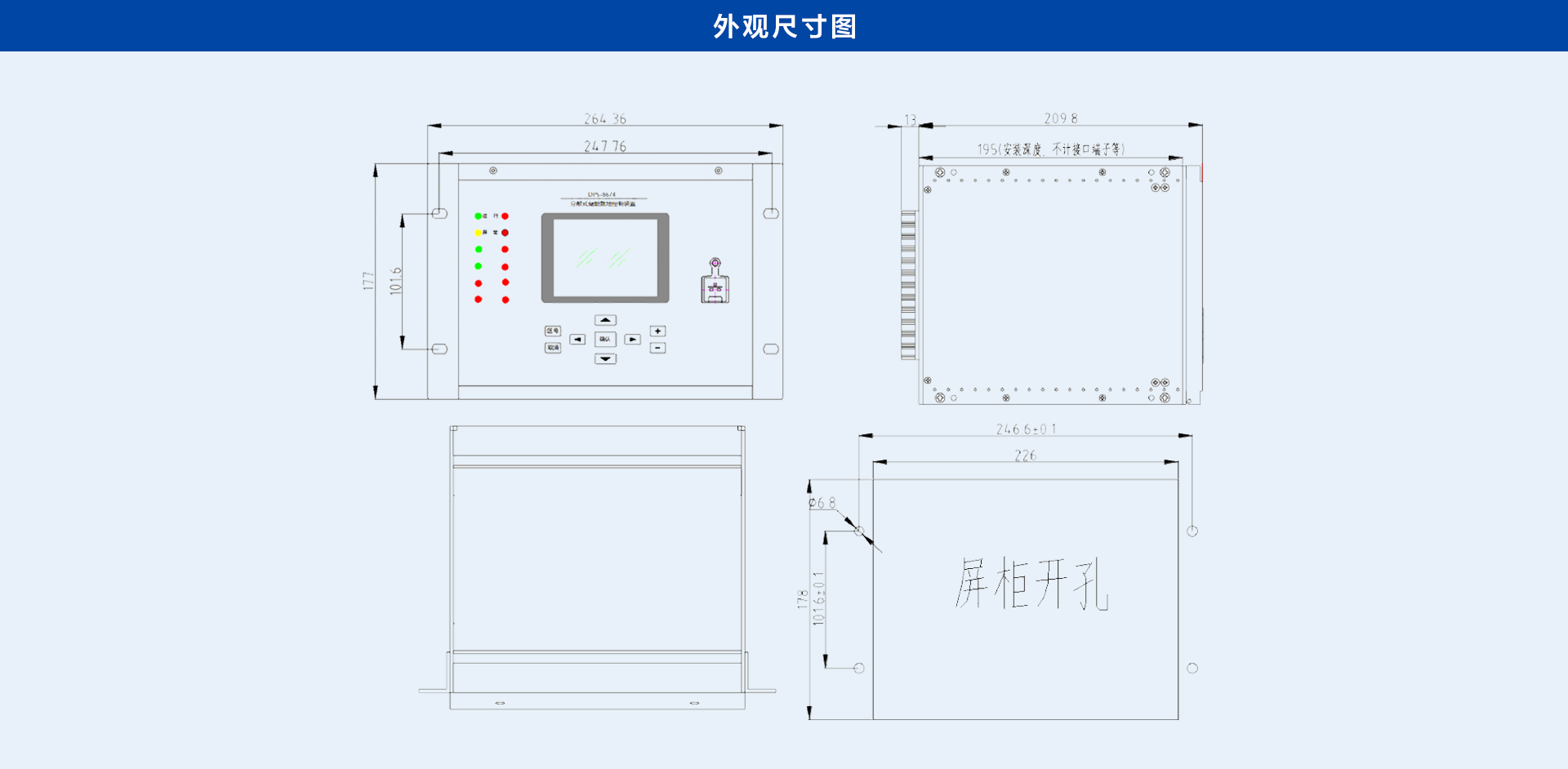

装置采用全封闭4U半层标准机箱，可组屏安装，也可在开关柜就地安装。开关柜安装参考尺寸和组屏安装尺寸见下图：
