产品简介

Product Introduction



DPS-8619MG储能协调控制装置分为DPS-8619MG-A、DPS-8619MG-B、DPS-8619MG-C和DPS-8619MG-D四种型号，四种型号功能说明如下表所示：



名称	型号	功能说明
储能协调控制装置	DPS-8619MG-A	1、 数据接入 支持PCS、BMS、保护测控、空调、消防电表等智能设备数据接入管理。 2、 控制策略 1） 削峰填谷 2） 需量管理 3） 逆功率保护 4） 本地/远方控制
	DPS-8619MG-B	1、 数据接入 支持PCS、BMS、保护测控、空调、消防电表等智能设备数据接入管理。 2、 控制策略 1） 削峰填谷 2） 需量管理 3） 逆功率保护 4） 本地/远方控制 5） 需求侧响应 6） 计划曲线跟踪 7） 并离网切换
	DPS-8619MG-C	1、 数据接入 支持PCS、BMS、保护测控、空调、消防电表、充电桩、逆变器、风机、柴发等智能设备数据接入管理。 2、 控制策略 1） 削峰填谷 2） 需量管理 3） 逆功率保护 4） 本地/远方控制 5） 光伏控制 6） 柴发控制 7） 充电桩控制
	DPS-8619MG-D	1、 数据接入 支持PCS、BMS、保护测控、空调、消防电表、充电桩、逆变器、风机、柴发等智能设备数据接入管理。 2、 控制策略 1） 削峰填谷 2） 需量管理 3） 逆功率保护 4） 本地/远方控制 5） 光伏控制 6） 柴发控制 7） 充电桩控制 8） 并离网切换





装置功能

Device function



（1）控制保护功能

南京鼎臻DPS-8619MG储能协调控制装置主要能够实现以下功能：

• 协调控制功能

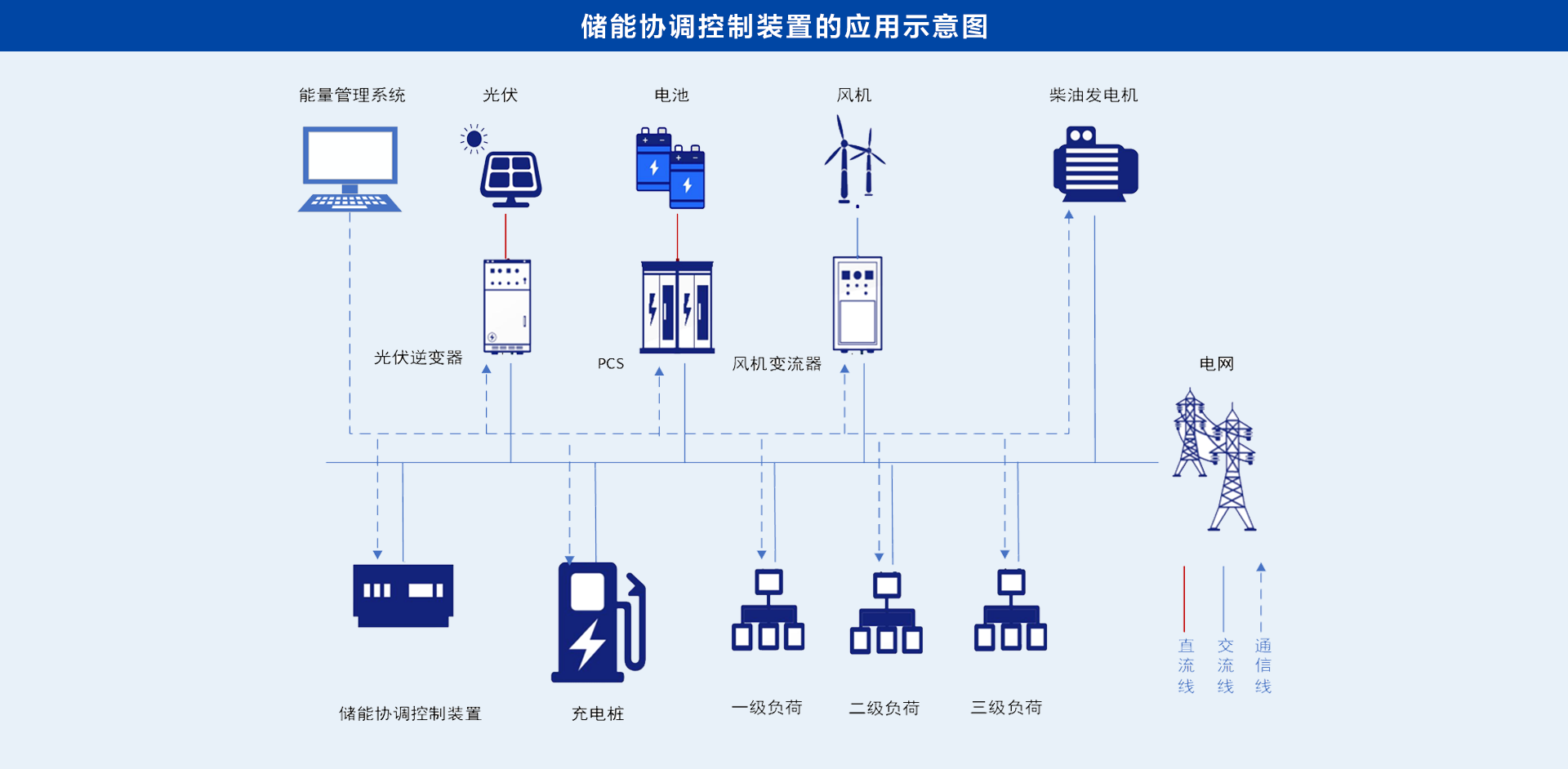

与 PCS、光伏逆变器、风机变流器、柴油发电机配合使用，可以实现包括：功率控制、削峰填谷、需量管理、本地/远方控制、需求侧响应、计划曲线跟踪、并离网切换、光伏控制、柴发控制、充电桩控制等功能。



• 功率控制功能：控制微网系统的功率分配，快速响应监控后台或远方调度的功率指令；



• 削峰填谷功能：在用电低谷期（电价较低时）可作为负荷存储电能，在用电高峰期（电价较高时）可作为电源释放电能，从而削减电网负荷的峰谷差，提高微网运行的经济性和可靠性；



• 需量管理功能：EMS 需要结合用户历史负荷曲线对未来用电负荷进行功率预测，并给储能协调控制装置下发需量目标值；



• 本地/远方控制功能：远方模式指储能协调控制装置按照 EMS 主站下发的功率计划曲线来控制储能的充放电功率；就地模式指储能协调控制装置根据本地定值设定的计划曲线来控制储能充放电功率；



• 需求侧响应：储能协调控制装置接受来自需求侧响应平台/需求侧响应终端的控制需求，该优先级高于削峰填谷策略；



• 计划曲线跟踪功能：设置储能系统的充、放电计划曲线，使其根据计划曲线有规律地自行充、放电；



• 并离网切换：储能协调控制装置实时监测电网运行状况，根据电网提供的电压和频率，实现微电网的并网和离网切换；



• 光伏控制功能：根据并网点的功率实时调节光伏出力，当出现逆功率时，限制光伏发电；当出现过功率时，取消光伏功率限制；



• 柴发控制功能：根据并网点的功率实时调节柴油发电机出力，当出现逆功率时，限制柴油发电机发电；当出现过功率时，取消柴油发电机功率限制；



• 充电桩控制功能：微电网内用电负荷过高时，对充电桩的用电功率进行限制。



• 保护功能



• 具有完善的保护和告警功能。

• 逆功率保护功能：装置配置逆功率保护，用于防止因储能系统放电导致的 PCC 并网点逆功率工况发生；



• PT断线告警功能；



• CT断线告警功能；



• 强大的通讯功能

对下通讯接入 PCS、BMS、电度表、保护测控、空调、消防等各种智能设备，配置以太网口、RS-485 和 RS-232 等各种通讯接口，丰富的规约协议库可保证智能设备无障碍接入；对上通信可同时接入储能监控后台及多个电网调度中心；



• 多种控制模式切换，实现不同功能需求

根据现场实际运行工况需求，可以灵活选择微网系统当前的应用功能，如功功率控制、削峰填谷、需量管理、防逆流、本地/远方控制、需求侧响应、计划曲线跟踪、并离网切换、光伏控制、柴发控制、充电桩控制等功能等。



• 完备的自检和保护功能

自检的范围覆盖采集单元、IO 单元、变流器通讯单元等相关设备。自诊断的周期确保在1ms内检测到系统内部的故障，并做出相应的响应，有效保障整个微网系统的正常运行。



• 暂态故障录波功能

系统能连续记录故障前和故障后一段时间内的信号。可以用于故障分析，文件格式为标准的 COMTRADE 格式。



（2）测控功能

• 21路遥信开入



• 可配17路开出



• 支持2路出线。可提供2组电压（Ua1、Ub1、Uc1、Ua2、Ub2、Uc2），测量电流（Iam1、Ibm1、Icm1、Iam2、bm2、Icm2）。



• 可配3路直流量输入



• 可配8路直流量输出



（3）保护信息功能

• 运行、异常指示



• 事件SOE记录



• 装置描述的就地和远方查看



• 设备参数的就地和远方查看、修改功能



• 定值和区号的就地和远方查看、修改功能



• 软压板状态的就地和远方查看功能，遥控和就地投退功能



• 装置开入状态的就地和远方查看



• 装置模拟量的就地和远方查看



• 装置运行状态（包括保护动作元件的状态和自检报警信息等）的就地和远方查看



• 就地和远方对装置信号复归



• 故障录波上送功能





管理功能

Management function



• 故障录波

整组启动记录启动前500个周波、启动后2500个周波的波形。

保护动作记录启动前500个周波、启动后2500个周波。



• 正常波形

可记录3000个周波的波形，以供记录或校验极性。



• 故障事件报告

可循环记录128次保护动作报告、16次故障录波。



• 运行报告

可循环记录128次装置运行报告。



• 保护报警

可循环记录128次异常报警报告。



• 保护启动

可循环记录128次保护启动报告。记录保护动作的动作和复归时间。



• SOE记录

可循环记录256次开关量变位报告。开关量变位包括各种开入状态变位。



• 遥控记录

可循环记录128次遥控操作。生成遥控操作记录，记录内容包含命令来源、操作时间、操作命令、操作步骤、操作结果。



• 自检记录

可循环记录128次装置自检报告。



• 运行记录

可循环记录128次装置运行报告。记录装置上电、装置掉电、装置复归、整定退出、调试退出、掉电退出等信息。



• 操作记录

可循环记录128次操作记录。记录装置就地信号复归、远方信号复归、事故报告清除、动作记录清除、告警记录清除等信息。





性能特征

Performance characteristics



DPS-8619MG储能协调控制装置具有如下显著特点：

（1）先进开发平台

采用南京鼎臻自动化科技有限公司高性能高可靠性的 DEPC平台，友好的人机界面。



（2）高性能的通用型硬件平台，强大的实时计算能力

采用继电保护级嵌入式平台，基于32位高性能的DSP＋ARM双核处理器及FPGA，DSP核完成保护运算与出口逻辑，ARM核实现事件记录、故障录波、人机接口及后台通信等功能。高性能的硬件保证了装置直采并网点电压电流，实现毫秒级电压频率跟踪、含谐波高精度测频。并配备实时多任务操作系统，硬件平台与软件平台高度统一，实现大容量、高精度的快速实时运算与信息处理。

功能强大的选配插件能够满足现场各种需要。采用内部高速总线和智能I/O，装置硬件配置灵活，具有通用、易于扩展、易于维护的特点。

总线上任何智能板卡的失效均会用硬件闭锁出口逻辑，保证装置不出现误动。



（3）多种先进控制算法和策略配合

应对通讯延时长，逆变器调节慢诸多问题，建立对象模型，采用先进PID、模糊专家控制算法，灵活配置变流器闭环优选控制、闭环群体均分控制等策略，“一站一策”，现场配参、调参实现最优化快速一次调频目标。



（4）调控指标卓越

装置测量精度高，控制速度快，调控效果优。



（5）双重化采样

采用双重化采样及互校技术，确保保护采样的可靠性和保护行为的正确性。



（6）软件模块化设计

装置提供完备的保护功能，各保护元件按模块化设计，相互独立，可灵活配置。



（7）强电磁兼容性

整体面板、全封闭机箱，强弱电严格分开，取消传统背板配线方式，同时在软件设计上也采取相应的抗干扰措施，装置的抗干扰能力大大提高，对外的电磁辐射也满足相关标准。



（8）调试维护方便

具有友好的人机接口，具备方便的现场装置测试功能。



（9）丰富的通信接口，便于各种通信方式实现

具有RS485、以太网、光纤等多种通信接口，便于各种通信方式实现。具有灵活的通信方式，配有最多10个100Mbps以太网接口以及一个调试网口，8个RS－485/232复用串口，其中1个可复用为调试串口，2组光口。支持电力行业通信标准 DL/T634.5 101规约、DL/T634.5 104规约、IEC 61850规约、Modbus RTU以及开放型Modbus/TCP规范1.0等规约。



（10）装置通讯功能强大而丰富，具有极强的通讯兼容性

装置具备数量众多的各种通讯接口，借助丰富而完善的规约协议库，可对下接入 PCS、光伏逆变器、风电变流器、柴发、BMS、电度表、充电桩、保护测控、空调、消防等各种智能设备，并将相关数据汇总及规约转换后以标准远动协议接入上级监控后台或远方调度主站。



（11）可选多种对时方式

对时接口可支持多种GPS对时方式，包括IRIG－B、SNTP等对时方式。



（12）完善的事件记录功能

可记录128次故障及动作报告，16次故障波形，128次自检报告、256次变位报告、128次遥控报告及128次运行报告。



（13）丰富的PC机辅助软件

基于Win7、Win10和Win11的PC机辅助软件，界面友好，方便装置在现场的设置和调试。



（14）适应高海拔应用<3000 米



（15）装置电源支持交直流供电

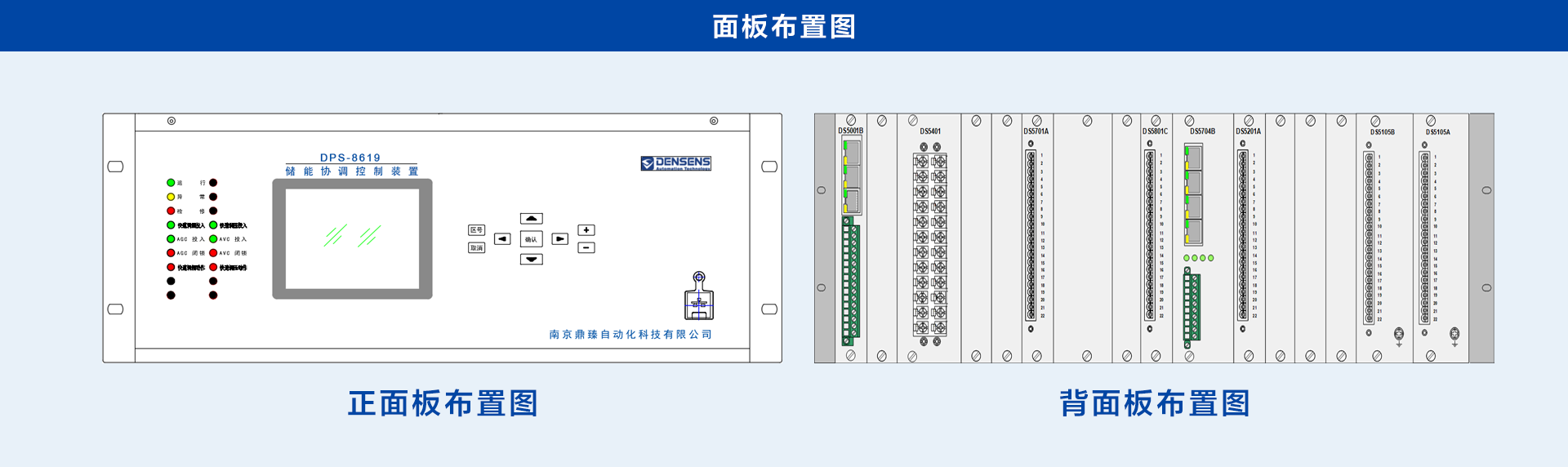

装置面板布置

Device panel layout







结构与安装

Structure and Installation

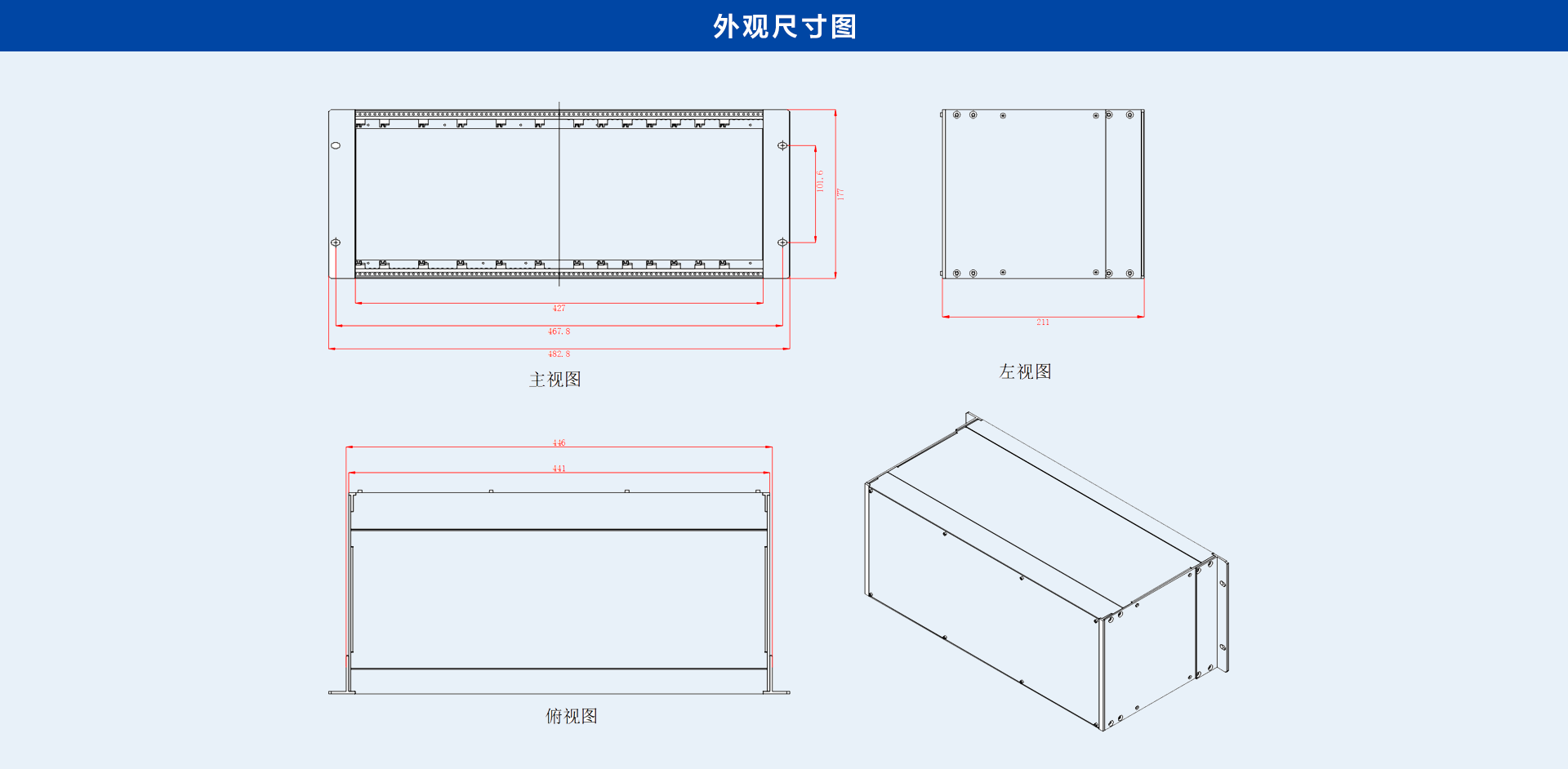

装置采用全封闭4U整层标准机箱，可组屏安装，也可在开关柜就地安装。开关柜安装参考尺寸和组屏安装尺寸下图：
