方案及功能概述

Overview of solutions and functions



• 每一通信接口都可灵活选择各种通信协议；



• 功能强大的使用维护工具，细致的信息提示，多种维护和监测手段；



• 信息合成；



• 支持配置组态和调试仿真功能；



• 实现和国内外各种测控、保护、调度以及通信管理机的通信；



• 支持各种时钟同步方式（IRG-B、SNTP、通讯对时以及 GPS 对时）；



• 支持双机双网冗余模式；



• 支持国内外各种智能设备的接入，如电度表、直流屏等；



• 支持IEC101/IEC103/IEC103/IEC104/DNP/MODBUS/SPABUS 等国际协议；



• 支持国内常见的各种规约，并且可以进行扩充；



• 支持协议组态，新增简单的通讯协议可以通过组态方式实现，而不需要升级软件；



• 支持 Lua 脚本语言，具有强大的数值计算和逻辑功能；



• 支持多种通信接口，如串口 RS232、总线 RS485、以太网接口等；



• 具有友好的设置界面，可以针对不同的工程进行灵活设置，满足不同需要；



• 具有强大的监视和仿真功能，可以实时监视系统的运行，查看各种状态，实时解析通信报文， 模拟通信报文，通信过程诊断信息等；



• 灵活多样的通信配置。





性能特征

Performance characteristics



• 可靠、经济、有效的设计；



• 灵活多样的通信配置；



• 支持网络方式与主计算机通信；



• 每一通信接口都可灵活选择各种通信协议；



• 功能强大的使用维护工具，细致的信息提示，多种维护和监测手段；



• 信息合成；



• 支持顺序控制功能。





应用配置

Application configuration

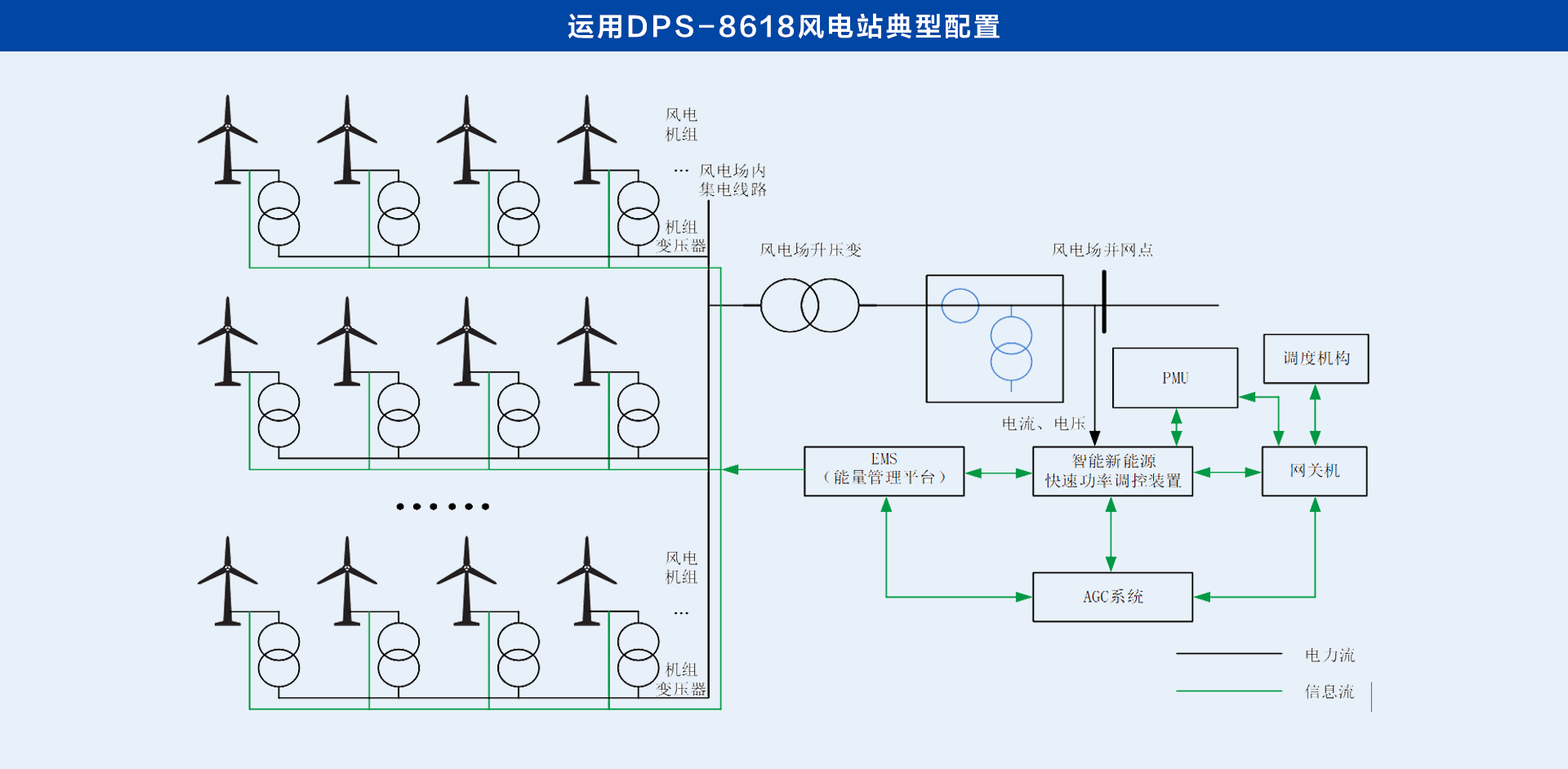

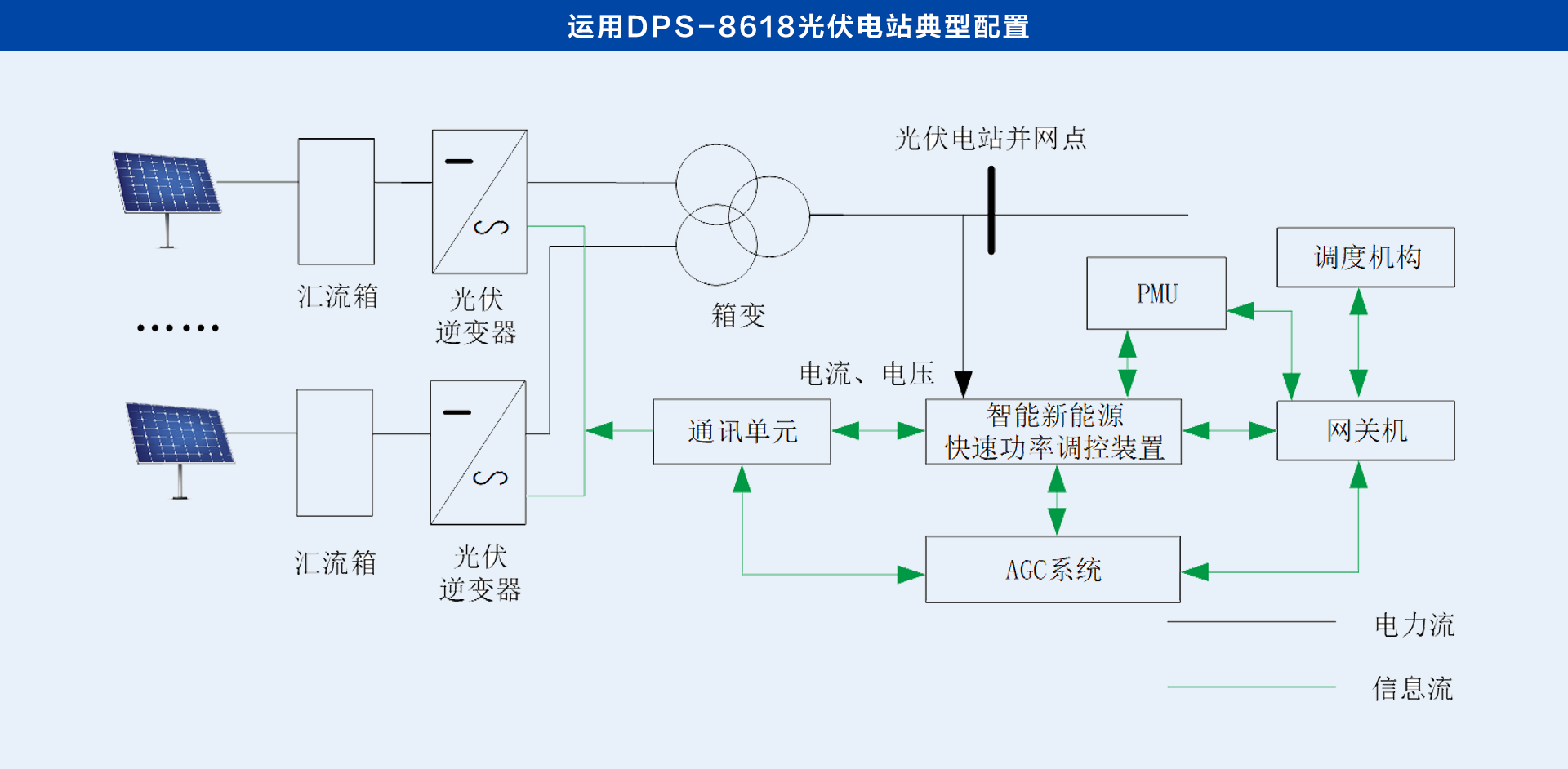

下图为新能源功率快速控制装置典型应用配置，注意其接线方式不一定与实际应用完全相符。









产品选型表

Product Selection Table



型号	名称	使用说明
DPS-8618A	智能新能源快速功率调控装置	适用于西北电网，以及无特殊要求的地区。
DPS-8618B	智能新能源快速功率调控装置	适用于江苏电网。
DPS-8618C	智能新能源快速功率调控装置	适用于江西电网和湖南电网。
DPS-8618D	智能新能源快速功率调控装置	适用于云南电网。
DPS-8618E	智能新能源快速功率调控装置	适应于只需测量功能的场合。
DPS-8618F	智能新能源快速功率调控装置	适用于山东电网。
DPS-8618G	智能新能源快速功率调控装置	最大化配置版本。
DPS-8618H	智能新能源快速功率调控装置	在DPS-8618G版本基础上，采用双AD、双AC板、双电源配置。
