性能特点

Performance characteristics



1.由于直接读取字轮数据，因此跟传统脉冲远传水表相比，不需设置表底数、表常数等参数，没有累计读数误差，机械读数和电子读数保持完全一致，不存在因累计误差或水表倒转而引起两者读数不一致的情况；



2.采用低功耗设计，只有读数时才需供电。



3.采用先进的数据编码及校验方式，通讯可靠性高。



4.与上位机系统相结合，建立远程自动抄表管理系统，真正实现抄表及管理自动化。



5.电子读数装置不影响原来一次仪表的计量精度。



6.每个表有唯一的地址编码，总线制连接，布线简单。



7.带阀控的直读式远传水表还可以通过管理软件远程控制水表阀门的开关来停止或恢复供水。





电气参数

Electrical parameters



• 工作电源：a)DC12V(RS485接口)、b)DC28-42V(MBUS接口)；



• 工作环境： 温度：0.1～+45℃（冷水）、0.1～+90℃（热水）  湿度：0～95%RH；



• 与上位机通信接口方式：RS-485总线接口 或MBUS总线接口；



• 通讯传输速率：1200/2400/4800/9600bps可选；



• 针对总线开路、短路、空闲等故障保护；



• 静态电流：<1.2mA;



• 抄表瞬间工作电流：<12mA;



• 开关阀电流：<150mA；



• 表到数据采集器最大距离：≤300m；



• 针对总线开路、短路、空闲等故障保护；



• 通讯规约有DL/T645-1997协议、CJ/T188-2004协议、MODBUS协议可选，也可根据需要定制协议。





技术参数

Technical Parameter



口径（DN）	15mm	20mm	25mm	32mm	40mm	50mm
过载流量（Q4）	3.125 m³/h	5 m³/h	7.875 m³/h	12.5 m³/h	20 m³/h	31.25 m³/h
常用流量（Q3）	2.5 m³/h	4 m³/h	6.3 m³/h	10 m³/h	16 m³/h	25 m³/h
分界流量（Q2）	0.05 m³/h	0.08 m³/h	0.126 m³/h	0.2 m³/h	0.32 m³/h	0.5 m³/h
最小流量（Q1）	0.0313 m³/h	0.05 m³/h	0.0788 m³/h	0.125 m³/h	0.2 m³/h	0.3125 m³/h
测量范围（Q3/Q1）	R=80
最小读数	1 m³
字轮最大读数	9999 (DN15-DN32) m³或99999（DN40-DN50）
计量单位	1 m³
工作温度	冷水水表:0.1℃～30℃；热水水表:0.1℃～90℃
通讯接口	M-BUS或RS485（可选）
通讯规约	CJ/T188或DL/T645-1997规约
允许水压	0.03 MPa～1MPa
压损等级	△p63
流动剖面敏感度等级	U10,D5
气候和机械环境安全等级	B类
电磁兼容性等级	E1





最大允许误差

Maximum permissible error



• 从包括最小流量在内到不包括分界流量的低区中的最大允许误差为±5%。



• 从包括分界流量在内到包括最大流量的高区中的最大允许误差冷水水表为±2%，热水水表为±3%。





安装

Install



• 直读式远传水表安装之前，首先需要读取并记录表计地址，且与用户地址相对应。表计地址为表头度盘的序列编号。例如：表头丝印为“201301000001”，则表计地址为“201301000001”。



• 直读式远传水表的安装必须符合GB/T778.2的安装要求。



• 直读式远传水表的口径应根据安装管道的口径和经常使用的流量小于或接近直读式远传水表的常用流量而定，安装位置应避免曝晒、水淹、冰冻和污染，应方便拆装和度盘读数。



• 直读式远传水表应严格按照指定方式(水平或立式)安装。保证表头读数度盘显示面向上。



• 新装直读式远传水表前，应先清除管道内的砂石、麻丝等杂物，以免管路堵塞造成水表故障。



• 直读式远传水表所示的箭头方向应与管道水流方向一致。



• 直读式远传水表若装在锅炉进水端时，要防止锅炉热水及蒸汽回流而损坏水表内部机件，最好在直读式远传水表出水口处加装止回阀。

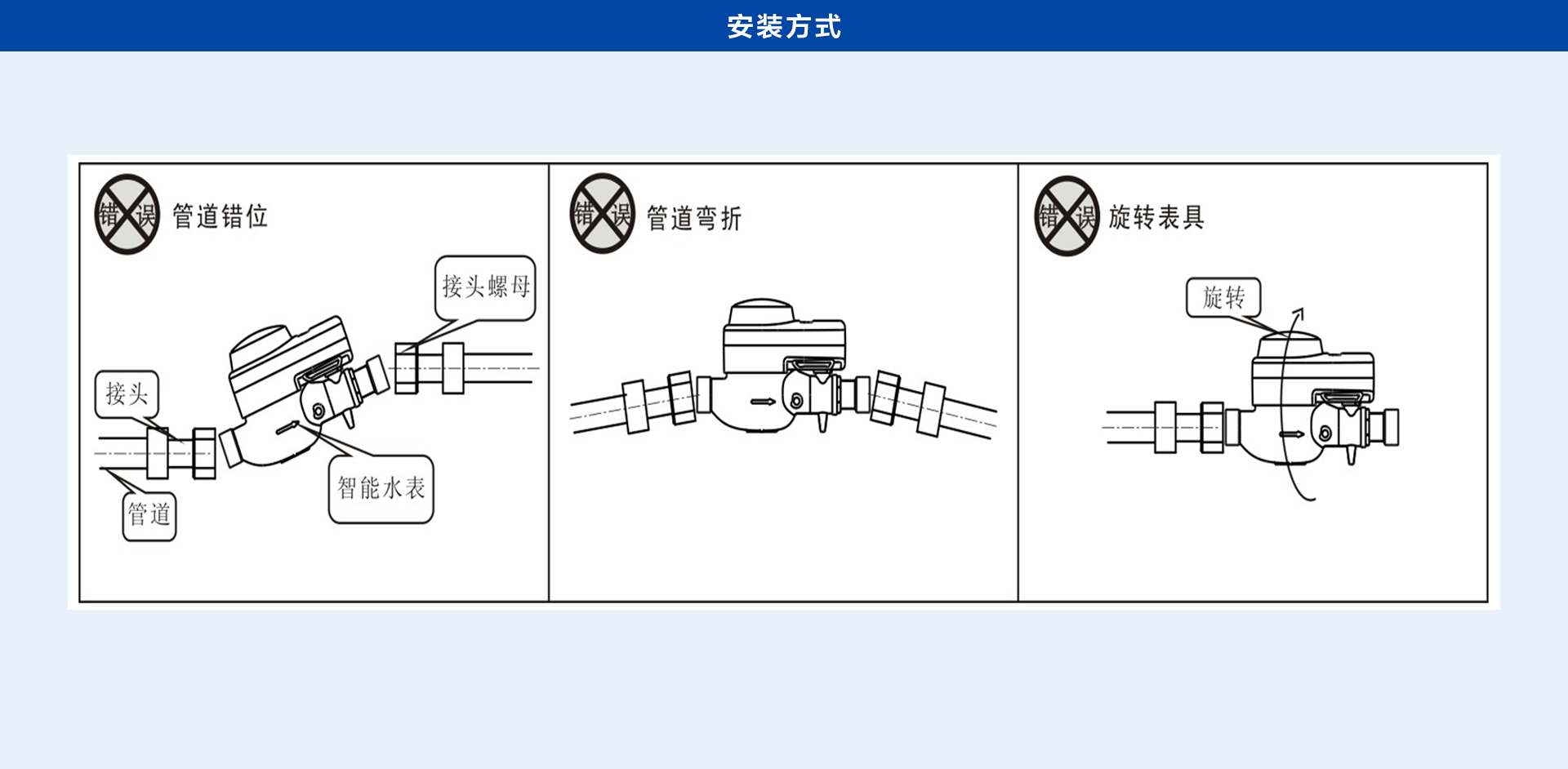

• 将表接头套入接头螺母后安装到管道上，然后扭转接头螺母将直读式远传水表安装到管道上，保持直读式远传水表读数度盘水平向上。注意：直读式远传水表与管道连接时不应受过大的折弯力，以免损坏直读式远传水表。禁止出现如下图所示的安装方式：







外形尺寸

External dimensions

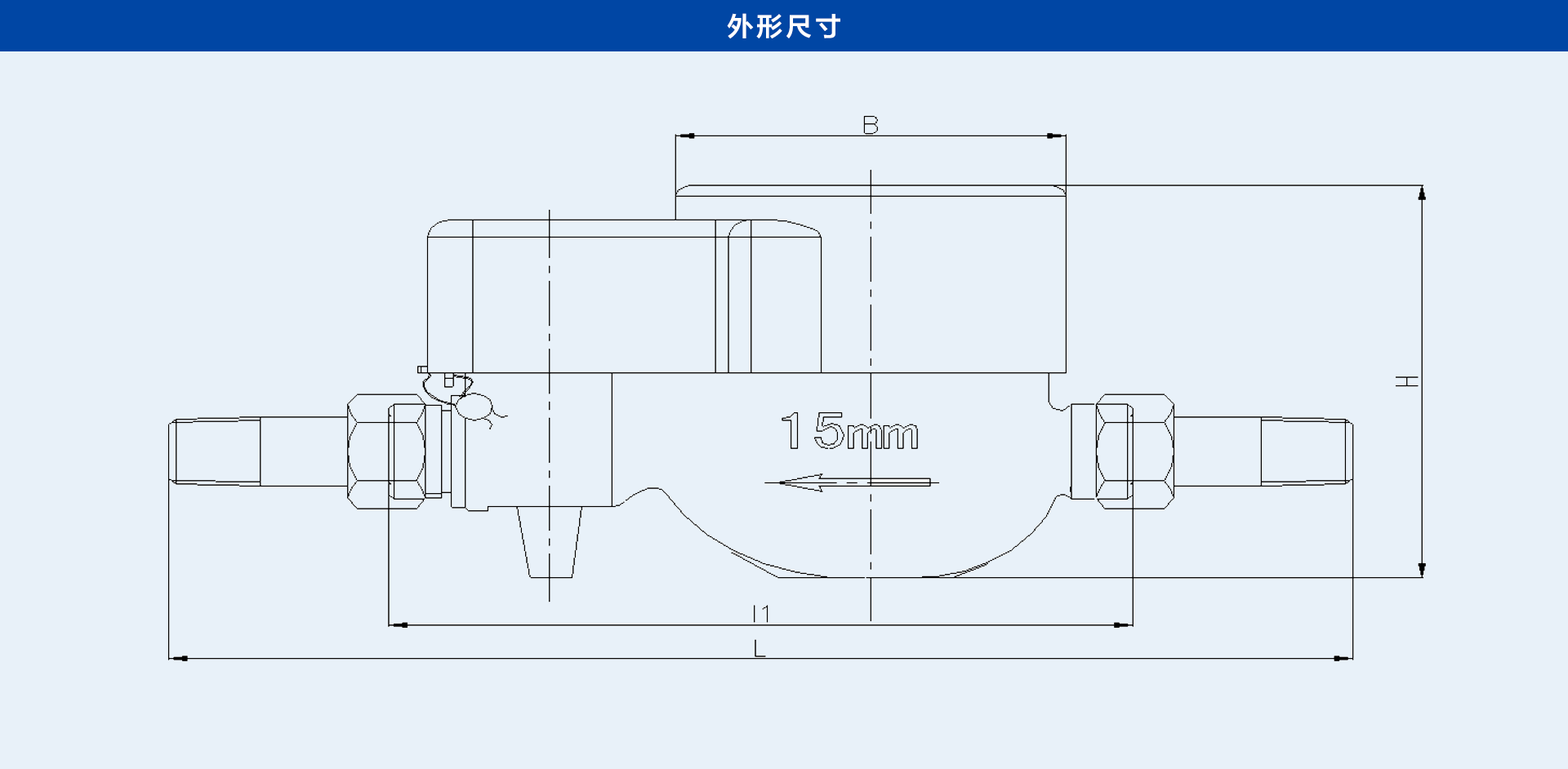

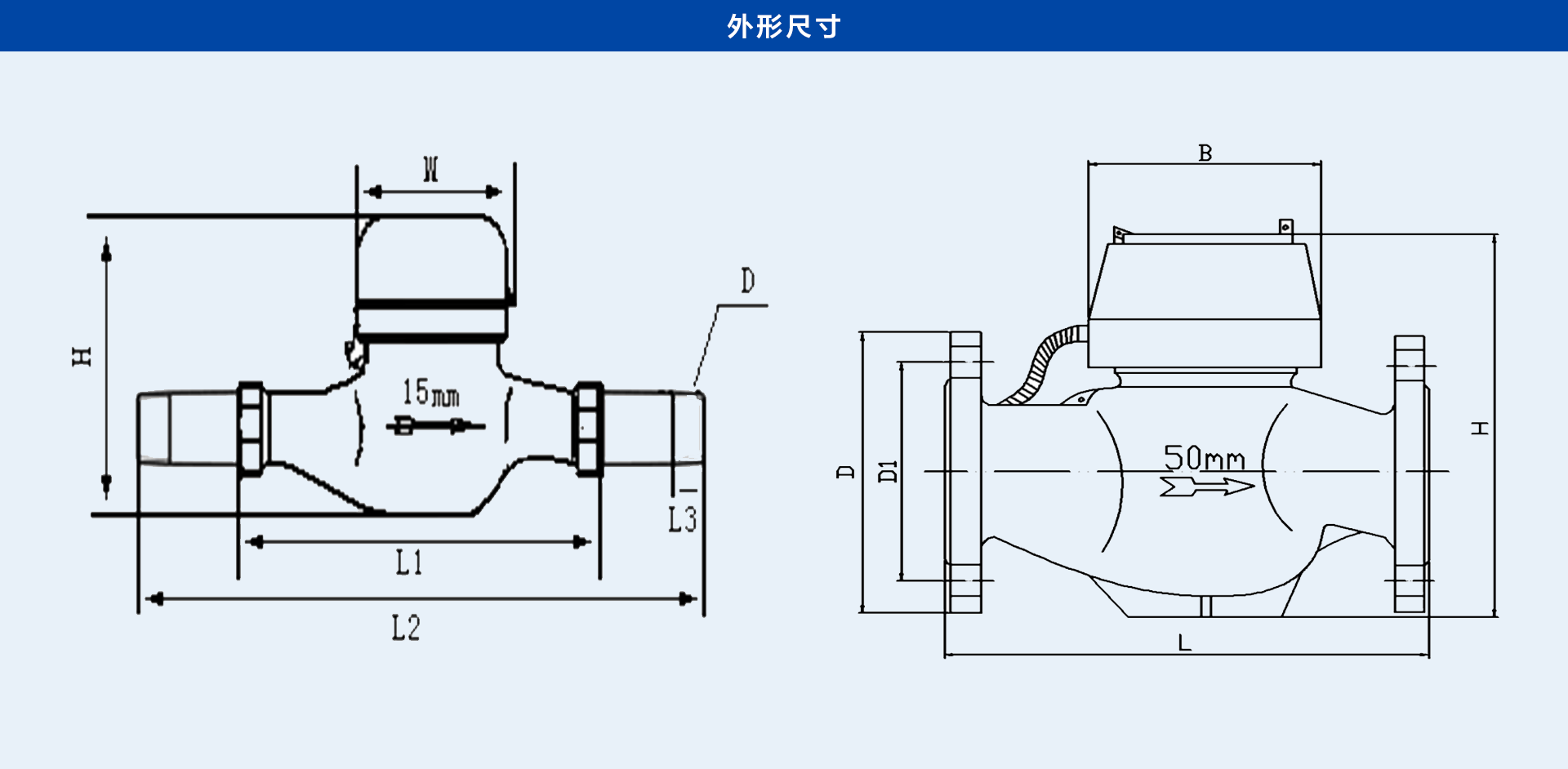

（一）水平安装直读式远传水表外形尺寸





示图	口径	L1	L2	L3	H	W	D
		mm
（1）	DN15	165	255	14	123	82	R1/2″
（1）	DN20	195	295	16	123	82	R3/4″
（1）	DN25	225	341	18	125	86	R1″
（1）	DN32	230	365	20	137	90	R1 1/4″
（1）	DN40	245	374	21	180	120	R1 1/2″
示图	口径	L	B	H	D
（2）	DN50	280	135	195	法兰连接按GB/T17241.2-1998 D=165 D1=125

注：

L1—直读式远传水表长度                                                                             H—直读式远传水表高度

L2—直读式远传水表两端增加接管后的长度                                           W—直读式远传水表宽度

L3—连接螺纹的有效长度                                                                            D—接管螺纹规格





（二）立式安装直读式远传水表外形尺寸





口径	A	B	C	L1	L2	L3	D
	mm
DN15	130	13	77.5	98	188	14	R1/2″
DN20	130	17	77.5	106	206	16	R3/4″
DN25	140	13	87.5	108	224	18	R1″





（三）水平安装带阀控直读式远传水表外形尺寸





口径	长L	长L1	宽B	高H	连接螺纹		连接线
mm					d	D	m
15	258	165	85	120	R1/2“	G3/4	1.0
20	298	195	85	120	R3/4“	G1	1.0
25	345	225	97	130	R1	G1  1/2	1.0



注意事项：

1、同一个系统中，直读式远传水表的表计地址不能重复设置。

2、Mbus接口的直读式远传水表的两根线缆不区分正负极。

3、RS485接口的直读式远传水表的四根线缆严格区分极性，连线时应根据不同色码分别对接。

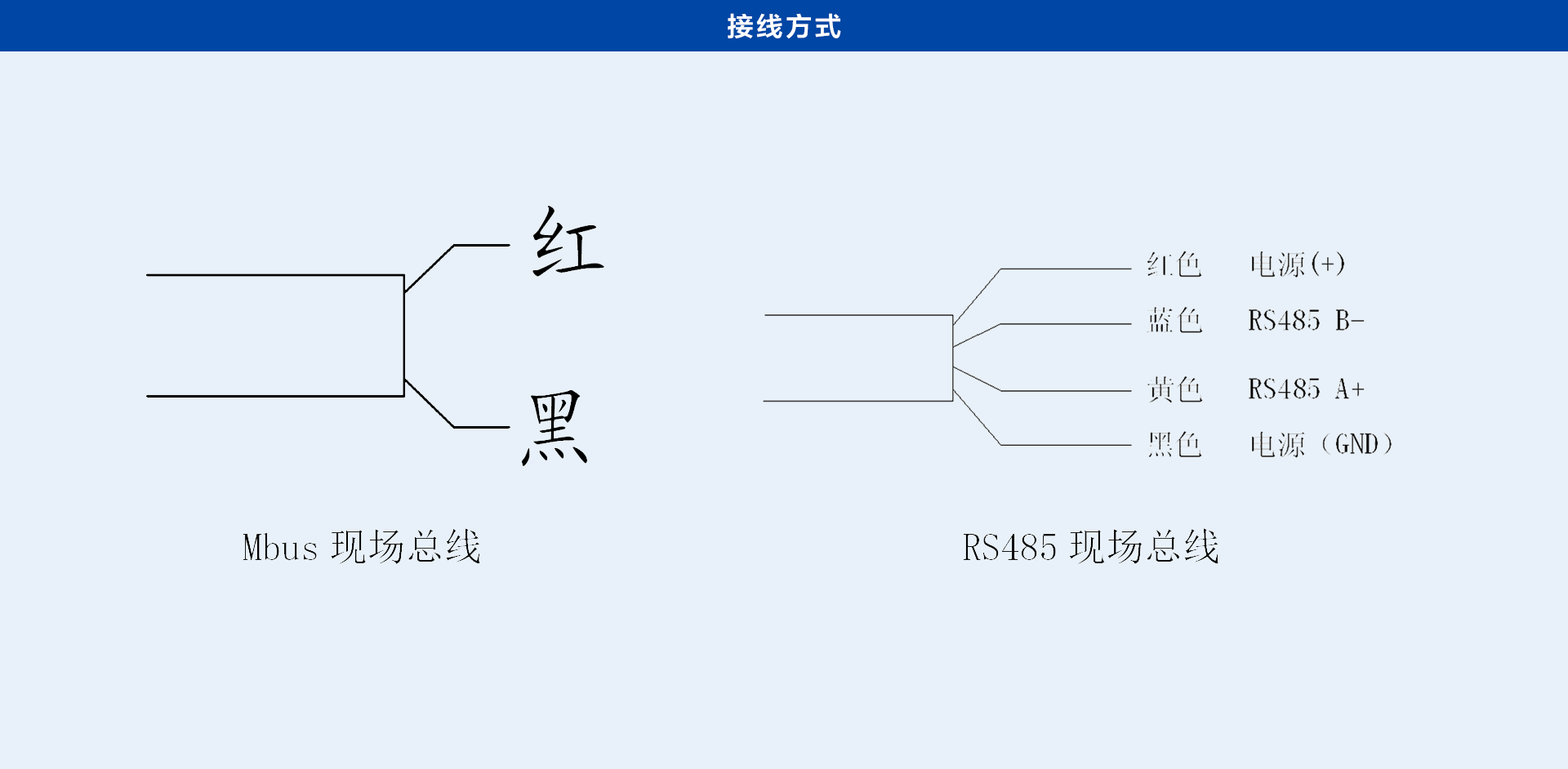

4、接线图如下：
