产品简介
Product Introduction

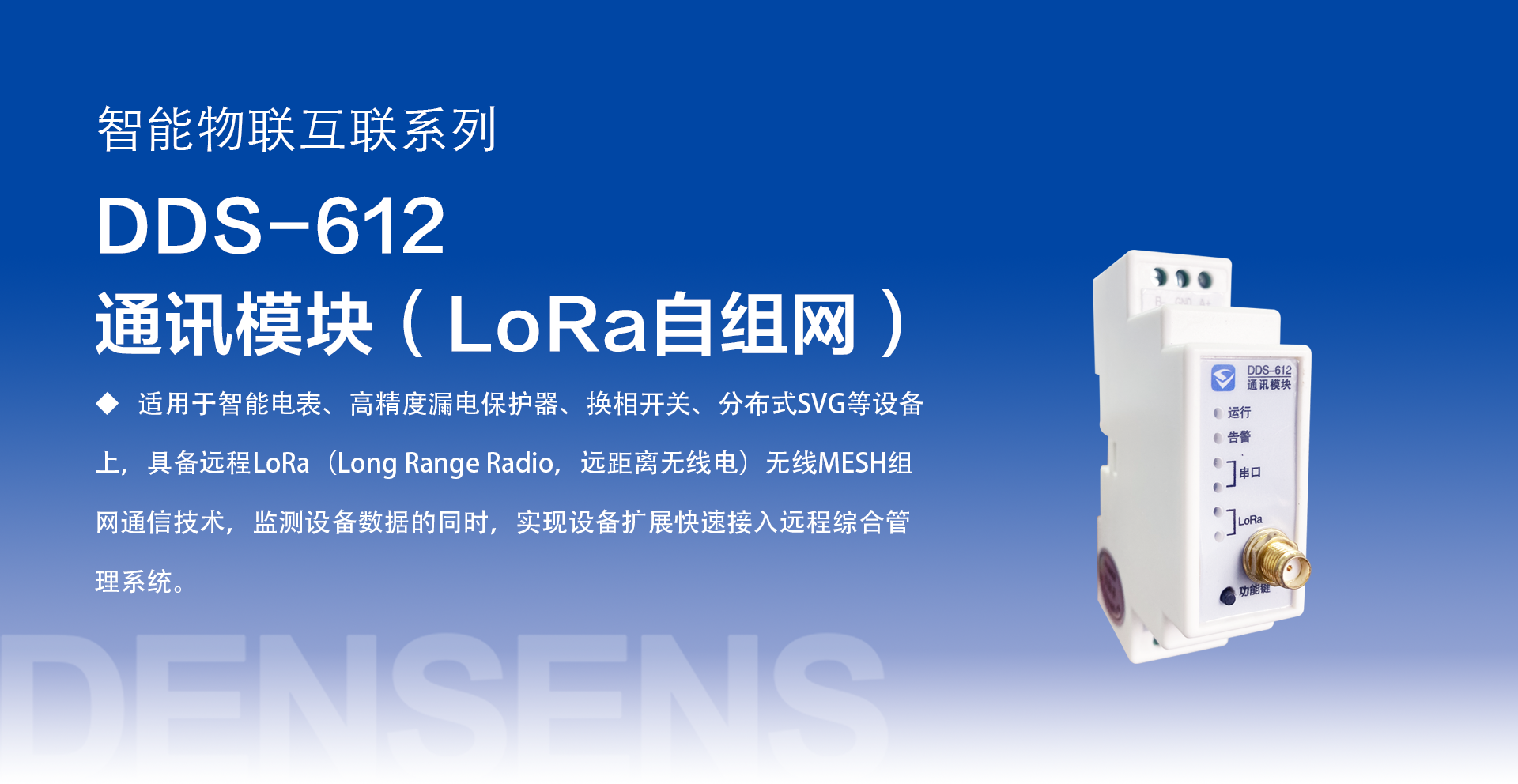

DDS-612通讯模块适用于智能电表、高精度漏电保护器、换相开关、分布式SVG等设备上，具备远程LoRa（Long Range Radio，远距离无线电）无线MESH组网通信技术，监测设备数据的同时，实现设备扩展快速接入远程综合管理系统。
电气参数
Electrical parameters
| 型号 | DDS-612A(RS485+LoRa) | DDS-612B (RS232+LoRa) |
| 电源电压 | AC220V | |
| 电压范围 | 86~300VAC | |
| 纹波 | ≤额定电压的15% | |
| 静态功耗 | ≤430mW | ≤430mW |
| 最大功耗 | ≤600mW | ≤600mW |
机械结构
Mechanical structure
|
结构参数 |
|
| 机械尺寸 （宽×高×深） | 24x88x59mm（不含SMA天线接头） |
| 颜色 | Cool Gray 1U |
| 模块重量 | 约 50g（不含外接天线） |
| 污染等级 | 二级 |
| 防护等级 | 正面IP50，背面IP20 （GB 4208－2008） |
环境条件参数
Environmental condition parameters
|
环境条件参数 |
|
| 采用标准 | GB/T 14047-1993（idt IEC 60225－1：2009） |
| 工作温度范围 | －40°C～＋70°C |
| 贮存运输温度范围 | －40°C～＋125°C |
| 相对湿度 | 5%～95%，模块内部不凝露，不结冰 |
通信端口
Communication port
| 通信接口参数 | ||
| 参数类型 | DDS-612A(RS485+LoRa) | DDS-612B (RS232+LoRa) |
| 接口形式 | 5.08mm接线端子3P | |
| 接口电平 | RS485 | RS232 |
| 通讯参数 | 波特率9600，数据位8，停止位1，无校验 | |
| 通讯规约 | ModBus、DL/T645、自有规约等，支持扩展 | |
无线传输
Wireless transmission
| 无线传输参数 | ||
| 参数类型 | DDS-612A(RS485+LoRa) | DDS-612B (RS232+LoRa) |
| 无线频段 | 中心频率433MHz | |
| 调制方式 | Lora/FSK/OOK | |
| 发射功率 | 2~20dBm | |
| 接收灵敏度 | 低至-148dBm | |
| 传输距离 | 空旷传输距离可达6km | |
| 通讯速率 | 250~21875bps | |
