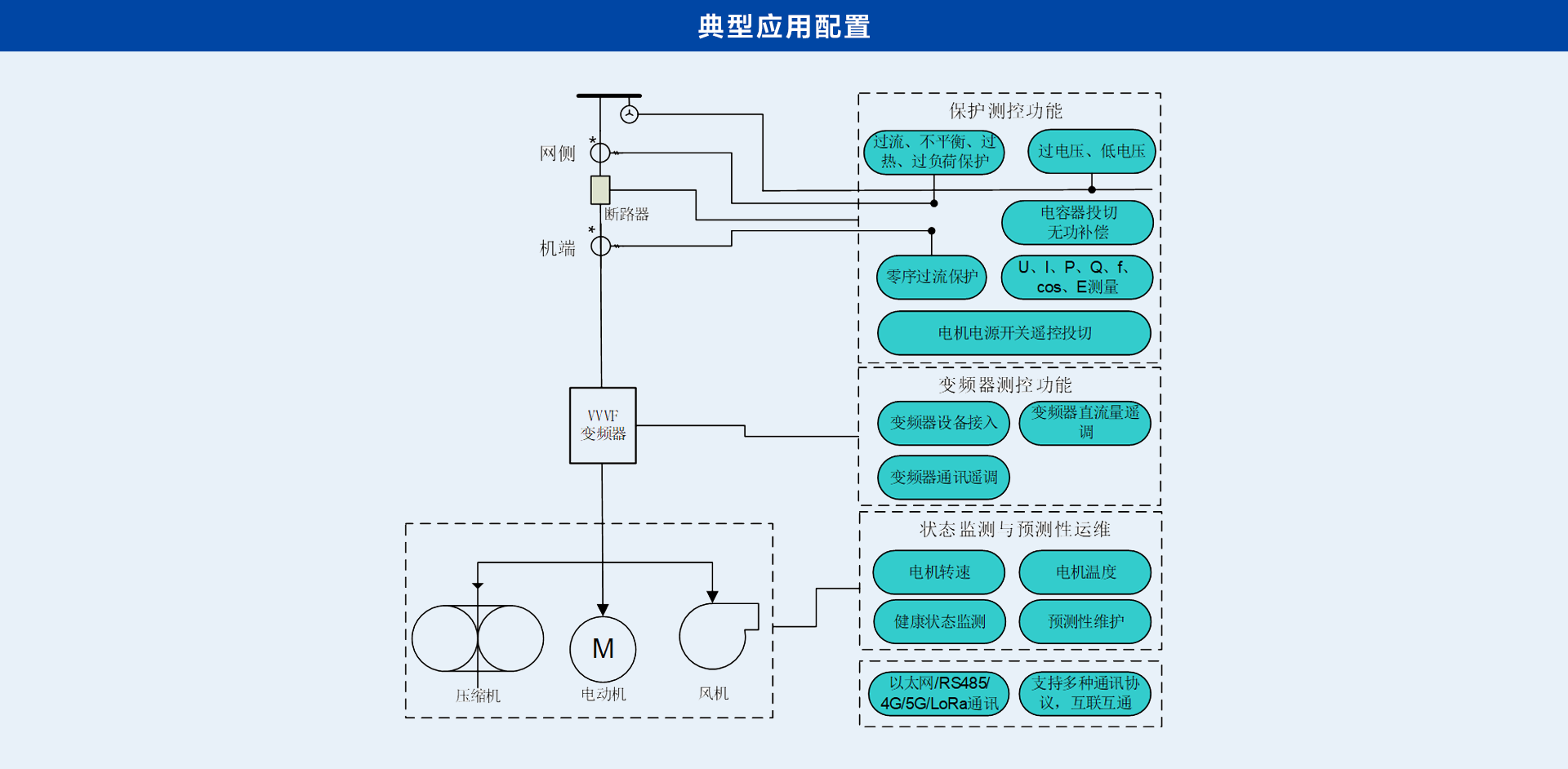

下图为装置的典型应用配置，注意其接线方式不一定与实际应用完全相符。







装置功能

Device function



（1）保护功能

DCS-601提供保护功能包括：

• 短路保护、启动时间过长及堵转保护：三段定时限过流保护



• 不平衡保护（包括断相和反相）：二段定时限负序过流保护，一段负序过负荷报警，其中负序过流Ⅱ段可选使用反时限特性



• 过负荷保护



• 过热保护：分为过热报警与过热跳闸，具有热记忆及禁止再启动功能，实时显示电动机的热积累情况



• 接地保护：零序过流保护



• 零序过电压保护



• 过电压保护



• 低电压保护



• 三路非电量保护



• 独立的操作回路及故障录波





另外还包括以下异常告警功能：

• 事故总信号



• CT 断线报警



• PT 断线报警



• 频率异常



• TWJ异常



• 控制回路断线



• 过负荷报警



• 负序过负荷报警



• 热过负荷报警



• 零序过流报警



• 非电量报警



• 接地报警



• 弹簧未储能报警



• 跳闸压力低报警



（2）测控功能

• 11 路自定义遥信开入（扩展后，可支持32路）。



• 1路断路器遥控分/合（扩展后，可支持3路）。



• 13路遥测，可测量一组电压、一组电流的模拟量输入，其基本内容有电流（Ia，Ib，Ic）、电压（UA、UB、UC、UAB、UBC、UCA）、频率（母线频率）、功率（P，Q）及功率因素（cos），及正向有功电度和反向有功电度等。



• 可选配 2 路 4～20mA 模拟量输出，作为与 DCS 电流、有功功率测量接口。



• 可以接入变频器，实现对变频器的直接控制与通讯控制。



• 可投切智能电容器实现电机无功补偿。



（3）操作箱功能

• 跳位、合位指示



• 可靠的自保持及防跳设计



• 跳、合闸电流自动适应



• 控制回路断线告警



（4）保护信息功能

• 事件 SOE 记录等。



• 电动机启动报告记录功能。



• 装置描述的远方查看。



• 设备参数定值的远方查看。



• 保护定值和区号的远方查看、修改功能。



• 软压板状态的远方查看、投退、遥控功能。



• 装置保护开入状态的远方查看。



• 装置运行状态（包括保护动作元件的状态和自检报警信息等）的远方查看。



• 远方对装置信号复归。



• 故障录波上送功能。



（5）通信功能

支持 IEC-61850 通讯规约、DL/T667-1999（IEC60870-5-103）、DL/T634.5104、ModBus规约，配有以太网通讯（100Mbps、 超五类线或光纤通讯接口）、RS485通讯，同时支持4G/5G/LoRa自组网通讯等通信接口。





性能特征

Performance characteristics



（1）高性能的通用型硬件，实时计算

采用32位高性能的DSP+ARM双核处理器，DSP核完成保护运算与出口逻辑，ARM核实现事件记录、故障录波、人机接口、后台通信及打印等功能。高性能的硬件保证了装置在每一个采样间隔对所有继电器进行实时计算。

采用内部高速总线和智能I/O，装置硬件配置灵活，具有通用、易于扩展、易于维护的特点。



（2）双重化采样

采用双重化采样及互校技术，确保保护采样的可靠性和保护行为的正确性。



（3）软件模块化设计

装置提供完备的保护功能，各保护元件按模块化设计，相互独立，可灵活配置。



（4）强电磁兼容性

整体面板、全封闭机箱，强弱电严格分开，取消传统背板配线方式，同时在软件设计上也采取相应的抗干扰措施，装置的抗干扰能力大大提高，对外的电磁辐射也满足相关标准。



（5）调试维护方便

具有友好的人机接口，具备方便的现场装置测试功能。



（6）强大的通信功能

具有灵活的通信方式，配有最多3个100Mbps以太网接口，4个RS-485串口，2个RS-232串口。支持电力行业通信标准DL/T667-1999（IEC60870-5-103）和新一代变电站通信标准DL/T860（IEC61850）。



（7）可选多种对时方式

对时接口可支持多种GPS对时方式，包括IRIG-B、SNTP等对时方式以及IEEE1588 V2高精度网络同步对时方式。



（8）完善的事件记录功能

可记录64次故障及动作报告，64次故障波形，1024次自检报告、1024次变位报告、1024次遥控报告及1024次运行报告。



（9）丰富的PC机辅助软件

基于Windows 2000 /XP，Vista，和Win7的PC机辅助软件，界面友好，方便装置在现场的设置和调试。



（10）装置电源支持交流和直流供电

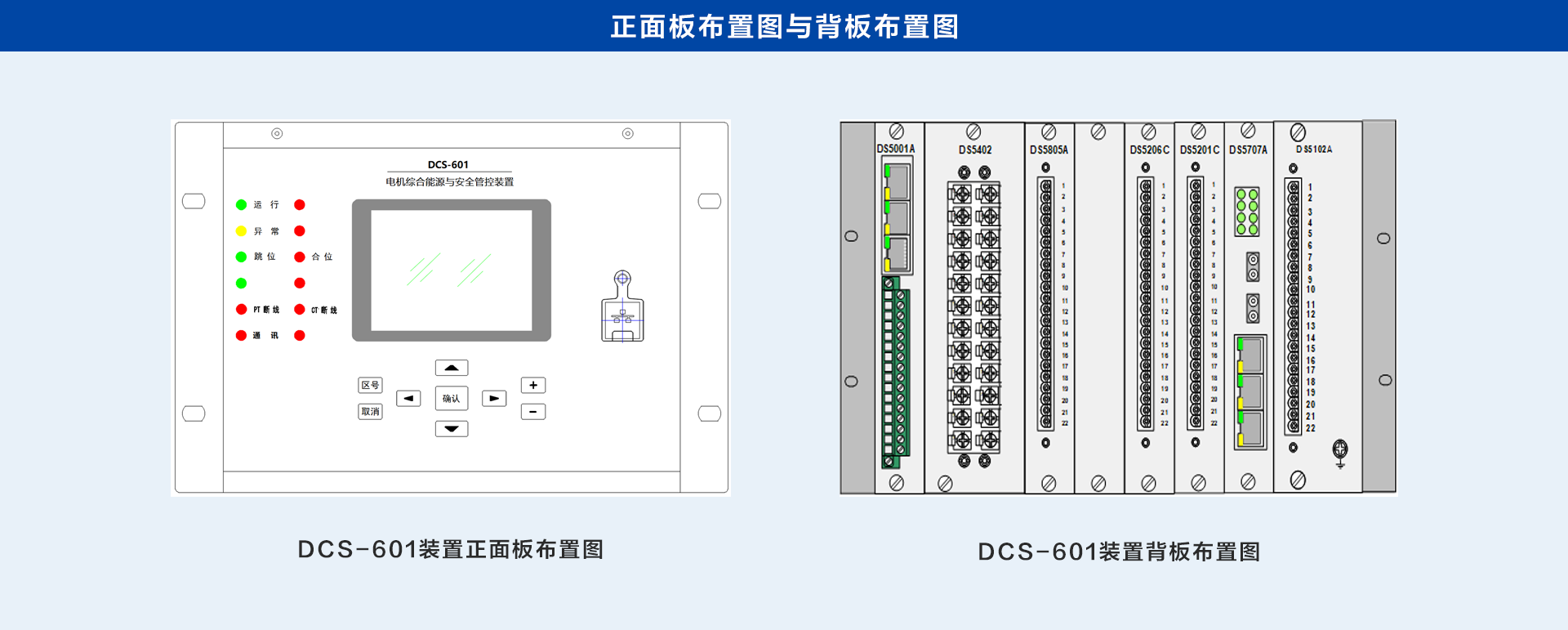

装置面板布置

Device panel layout
