产品简介

Product Introduction

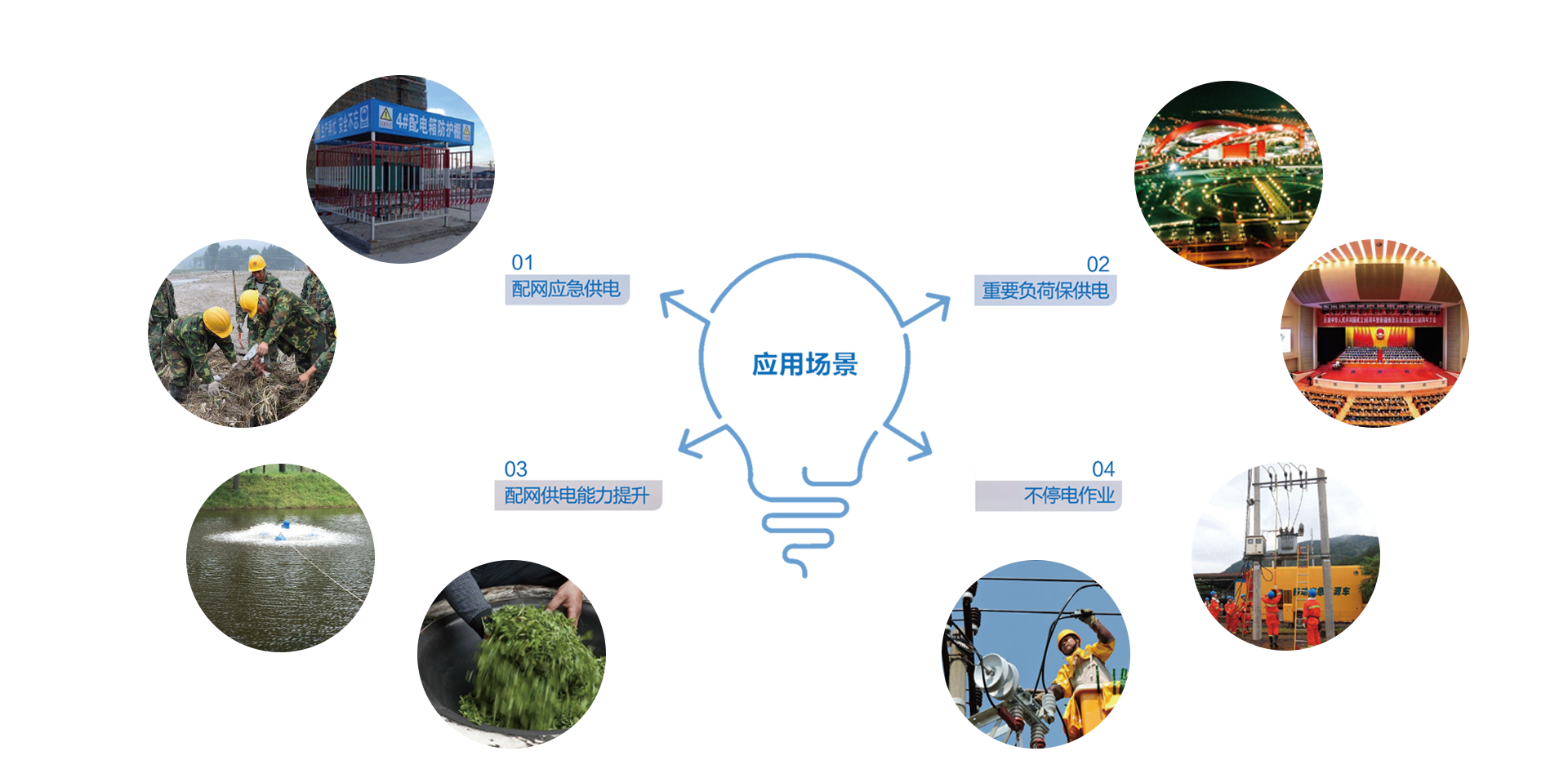

现代社会对电力的依赖性日益增强，用电需求的迅猛增长，供电质量要求越来越高，突然断电必然给人民生活造成影响，尤其对于一级负荷，一旦中断供电，将会造成重大的政治影响和经济损
失，亟需一种清洁、灵活、可靠的供电方式实现对传统燃油发电的替代，以及对电网供电可靠性的有效补充。



移动储能多功能电源车环境友好、机动性强、集成度高，是一种有效的解决手段。研究团队从实际需求出发，在应用场景、系统结构、运行控制以及智能运维方面不断开拓创新，充分发挥移动
储能多功能电源车机动灵活的特点，采用模块化结构设计，现已开发出50kW/100kWh、100kW/200kWh、150kW/300kWh、250kW/500kWh、500kW/500kWh多功率段/多容量段移动储能多功能电源车，并且可以自由组合成不同功率等级的供电系统，满足移动式储能供电系统的多场景应用需求。

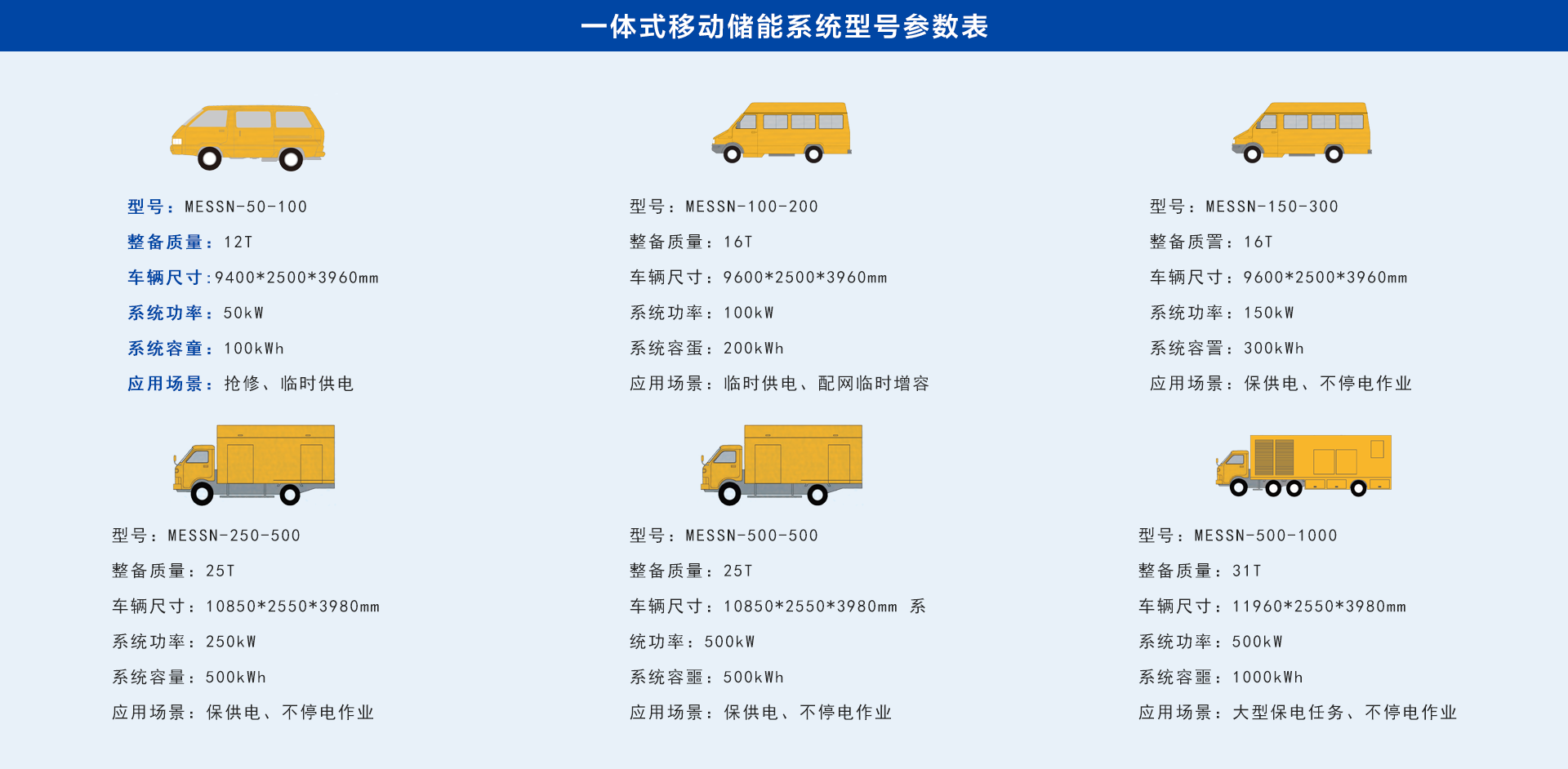

技术参数

Technical Parameter

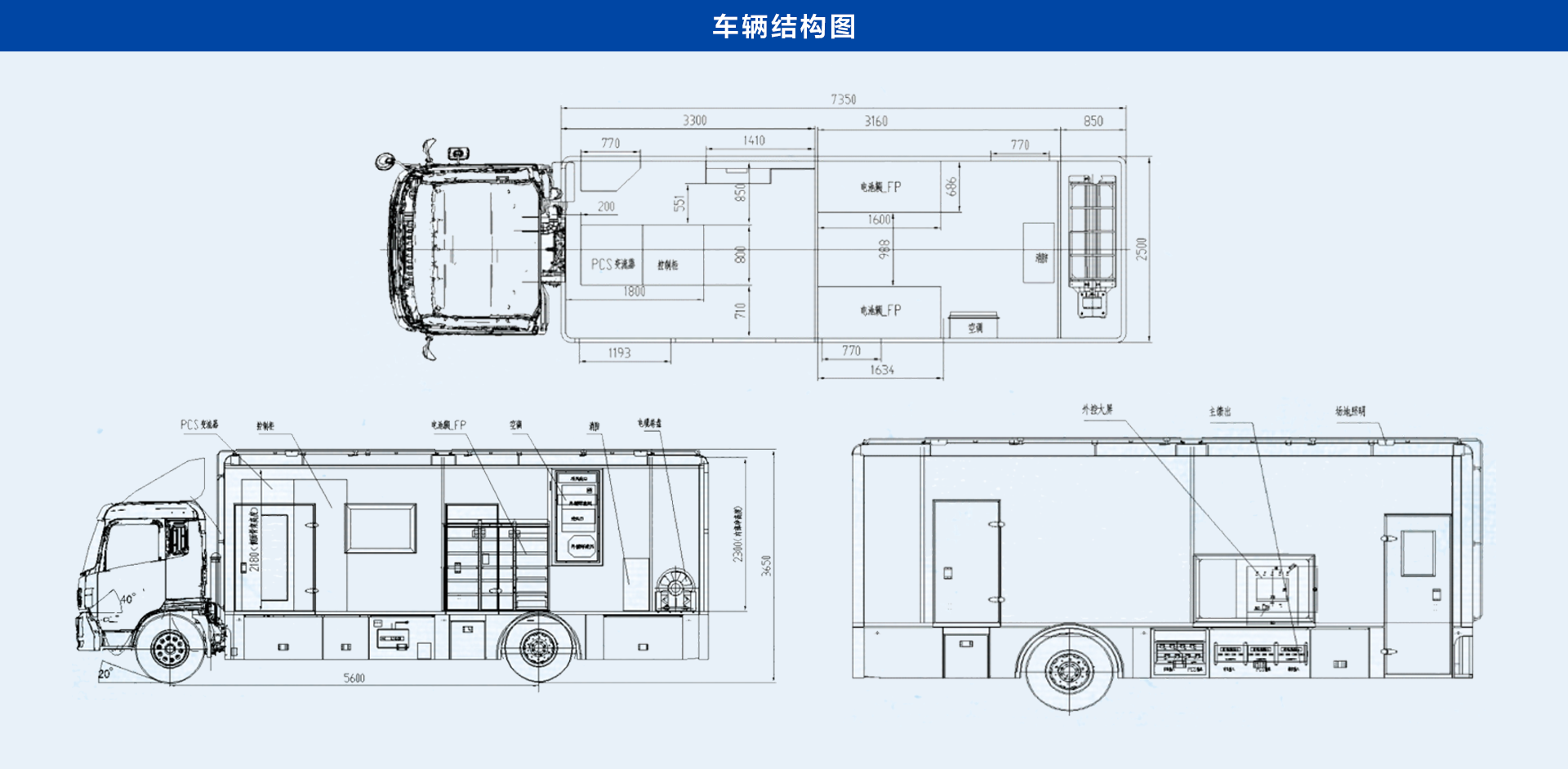

结构设计

Structure Design



变流器与储能系统分区布局，装置与车体可靠连接，提高系统抗振性能，满足不同路况不同应用场景需求，便于多套系统并联运行。



• 车体结构设计



• 内部布局快速接入



• 抗震设计



• 散热设计



• 安全防护设计







安全性分析保护系统

Structure Design



• 电池保护

采用禁充禁放干接点，防止通讯中断时系统无法及时进行保护；



高效的单体电压和温度管理，在出现差异越限时，及时断开直流接触器进行保护；



与消防联动，出现消防报警时立即断开直流接触器进行保护。



• 消防保护

配备高压细水雾消防保护，在光、烟雾传感器均动作时自动控制装置会立即触发进行灭火。

消防系统还与电池系统、EMS系统、PCS进行联动管理，一旦出现意外情况，所有设备均会开启保护动作，确认事故不再蔓延。



• 硬件保护

交/直流熔断器、断路器机械保护；

模拟电路保护设计：不经过软件，在发生过流、过压故障时直接驱动系统停机；

急停、过温保护：包括变压器过温、电抗器过温、IGBT过温、环境温度过温等多个温度采样及保护措施。



• 安全接地

整车以铜排的形式提供2个符合最严格电力标准要求的接地点，接地点与整个集装箱的非功能性导电导体形成可靠的等电位连接，接地点位于厢体的对角线位置。





车辆运行监测

Vehicle operation monitoring

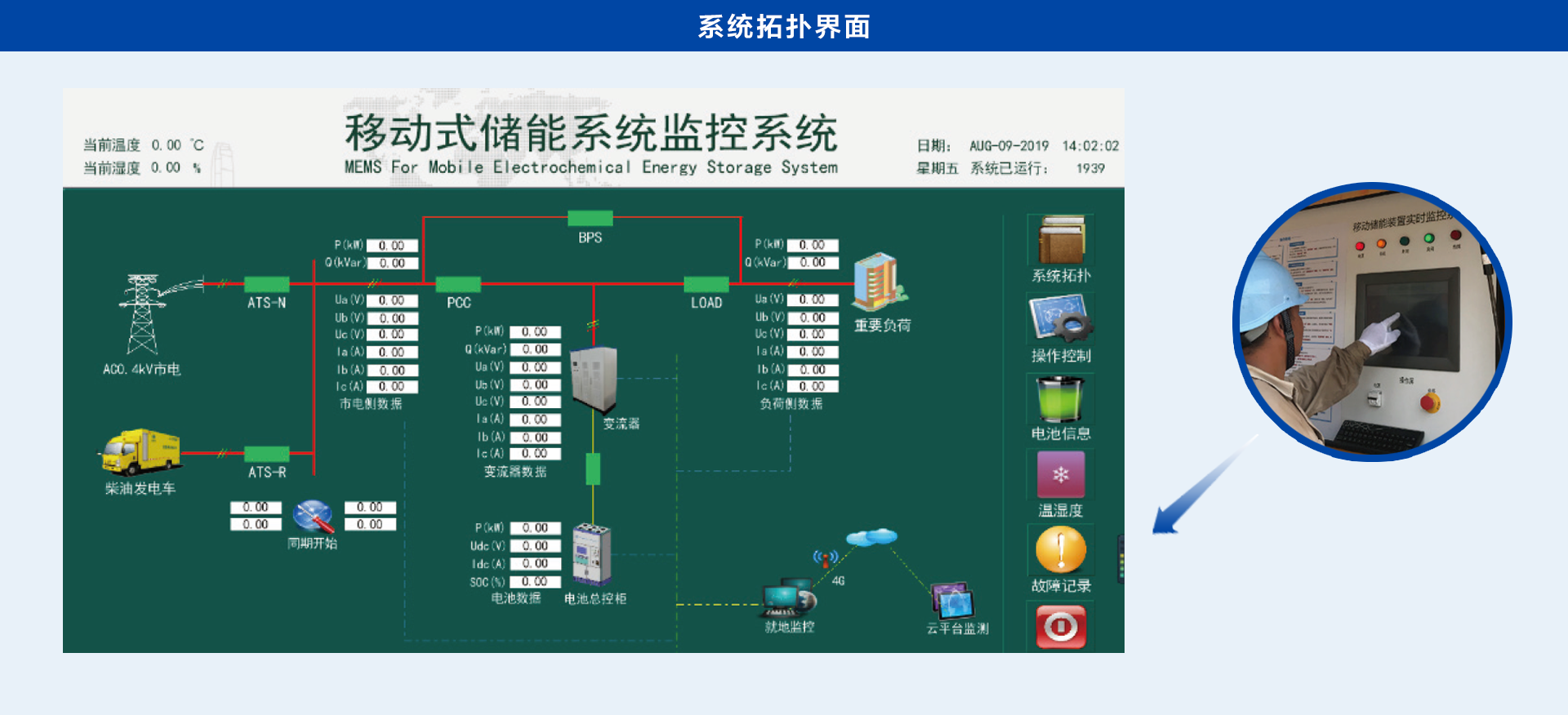

1、本地监控平台界面

本地监控平台可以实现移动车的实时控制和数据监测功能，集成输入、输出控制，输入侧PCC并网点采用静态开关设计， 被 动离网切换时间可控制在5-10ms内，输出侧断路器设有指示灯， 方便操作人员观察输出状态。此外， 设置有同期按钮， 在电 网恢复供电时可快速同期并网。







2、云平台数据监测系统

基于数字配电终端采集的电流、电压、有功、无功等数据，对配网的电压降落、电压损耗、电压偏移、功 率损耗、电能损耗、配网潮流、配网无功、短路电流等进行计算分析。
