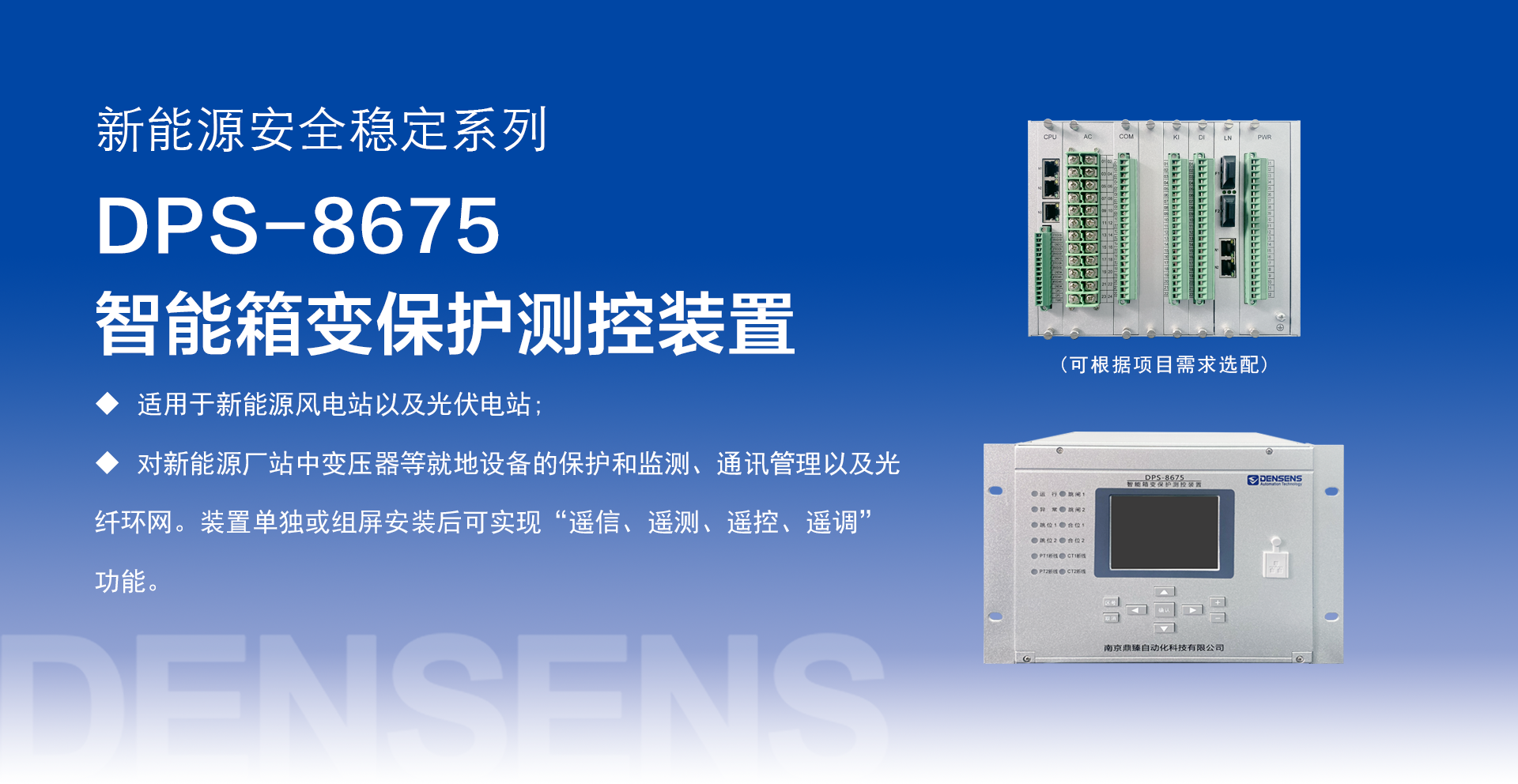

方案及功能概述

Overview of solutions and functions



（1）保护功能

•      一次调频（快速调频）

•      三段方向过流保护

•      二段负序过流保护

•      二段零序方向过流保护

•      低电压保护

•      过电压保护

•      零序过电压保护

•      低频保护

•      过频保护

•      6路自定义非电量保护

•      另外还包括以下异常告警功能：

– 母线PT断线告警

– CT断线告警

– 母线接地告警

– TWJ异常告警

– 开关位置异常告警

– 频率异常告警



（2）测控功能

•     六路电流（5A或1A可选）

•     六路电压（380V）

•     32路自定义遥信，可选配增加额外21路遥信。

•     3路可选RTD信号或4~20mA、0~5V和0~100V直流，可选配增加额外6路直流信号。

•     两组遥控分/合

•     事件SOE记录等



（3）计量功能

•      正反向有功电能、正反向无功电能



（4）保护信息功能

•      装置描述的远方查看

•      设备参数定值的远方查看

•      保护定值和区号的远方查看、修改功能

•      软压板状态的远方查看、遥控和就地投退功能

•      装置保护交流量的远方查看

•      装置运行状态（包括保护动作元件的状态和自检报警信息等）的远方查看

•      远方对装置信号复归

•      故障录波上送功能



（5）通信管理、环网交换机功能

•      规约转换

可根据工程需要实现规约转换，并通过规约转换，实现站控层和间隔层之间的数据交换。



•   采集各种微机保护、智能电能表、智能电子设备信息。

可以通过串口或网络方式各种微机保护、智能电能表、智能电子设备通讯，接收它们上送的各种信息，如保护动作、SOE等。



•   实现与监控系统通信

承担与当地监控计算机系统或保护信息子站系统通信任务。



•   实现与远动装置（RTU）通信



•   各设备、装置通信状态检查和监视

定时检查与其他相连的保护、测控以及各种自动化装置通信状态，及时上报各类装置是否通信中断，保证变电站自动化系统可靠运行。



•   支持多种通信规约



•   转发信息的编辑与合成

根据用户需要，可以将多个采集信息按照一定规转编辑、合成为一个信息，并将这些信息转发到后台计算机系统或远动装置（RTU）。这样既降低总信息量，又解决自动判断合理性问题，为用户提供安全的选择机制。





性能特征

Performance characteristics



（1）高性能的通用型硬件平台，强大的实时计算能力

采用32位高性能的DSP＋ARM双核处理器，DSP核完成保护运算与出口逻辑，ARM核实现事件记录、故障录波、人机接口、后台通信及打印等功能。高性能的硬件保证了装置在每一个采样间隔对所有继电器进行实时计算。
采用内部高速总线和智能I/O，装置硬件配置灵活，具有通用、易于扩展、易于维护的特点。
总线上任何智能板卡的失效均会用硬件闭锁出口逻辑，保证装置不出现误动。



（2）双重化采样

采用双重化采样及互校技术，确保保护采样的可靠性和保护行为的正确性。



（3）软件模块化设计

装置提供完备的保护功能，各保护元件按模块化设计，相互独立，可灵活配置。



（4）强电磁兼容性

整体面板、全封闭机箱，强弱电严格分开，取消传统背板配线方式，同时在软件设计上也采取相应的抗干扰措施，装置的抗干扰能力大大提高，对外的电磁辐射也满足相关标准。



（5）软件模块化设计

装置提供完备的保护功能，各保护元件按模块化设计，相互独立，可灵活配置。



（6）强电磁兼容性

整体面板、全封闭机箱，强弱电严格分开，取消传统背板配线方式，同时在软件设计上也采取相应的抗干扰措施，装置的抗干扰能力大大提高，对外的电磁辐射也满足相关标准。



（7）调试维护方便

具有友好的人机接口，具备方便的现场装置测试功能。



（8）强大的通信功能

具有灵活的通信方式，配有最多4个100Mbps以太网接口，10个RS-485/232复用串口。支持电力行业通信标准DL/T634.5101-2002规约、DL/T634.5104-2002规约，开放型Modbus/TCP规范1.0，电能表通讯协议DL/T 645-2007多功能电能表通讯协议、DL/T 645-1997多功能电能表通讯协议。



（9）可选多种对时方式

对时接口可支持多种GPS对时方式，包括IRIG－B、SNTP等对时方式。



（10）完善的事件记录功能

可记录128次故障及动作报告，16次故障波形，128次自检报告、256次变位报告、128次遥控报告及128次运行报告。



（11）丰富的PC机辅助软件

基于Windows 2000 /XP，Vista，和Win7的PC机辅助软件，界面友好，方便装置在现场的设置和调试。



（13）装置电源支持交流供电和直流供电





应用配置

Application configuration

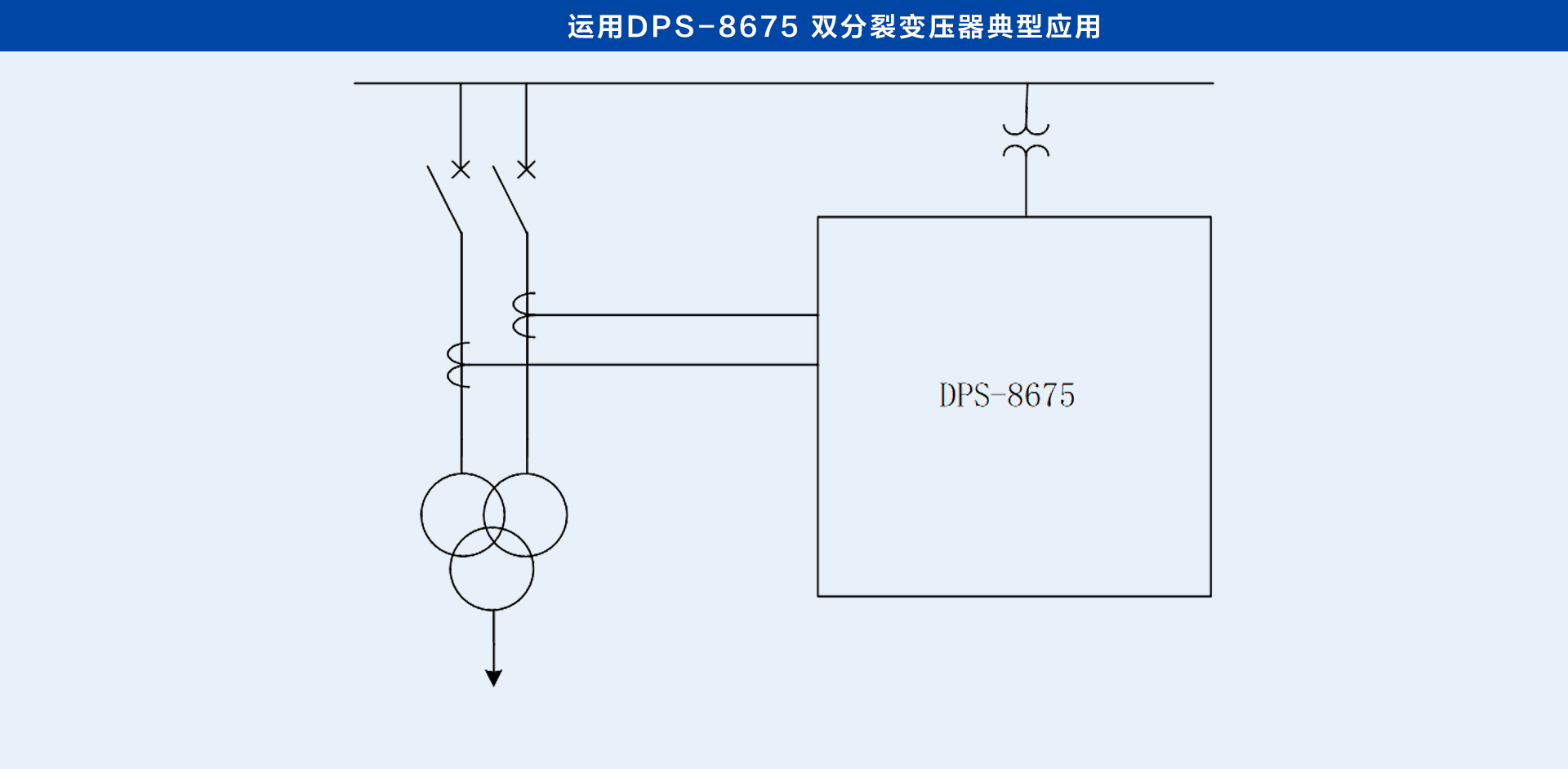

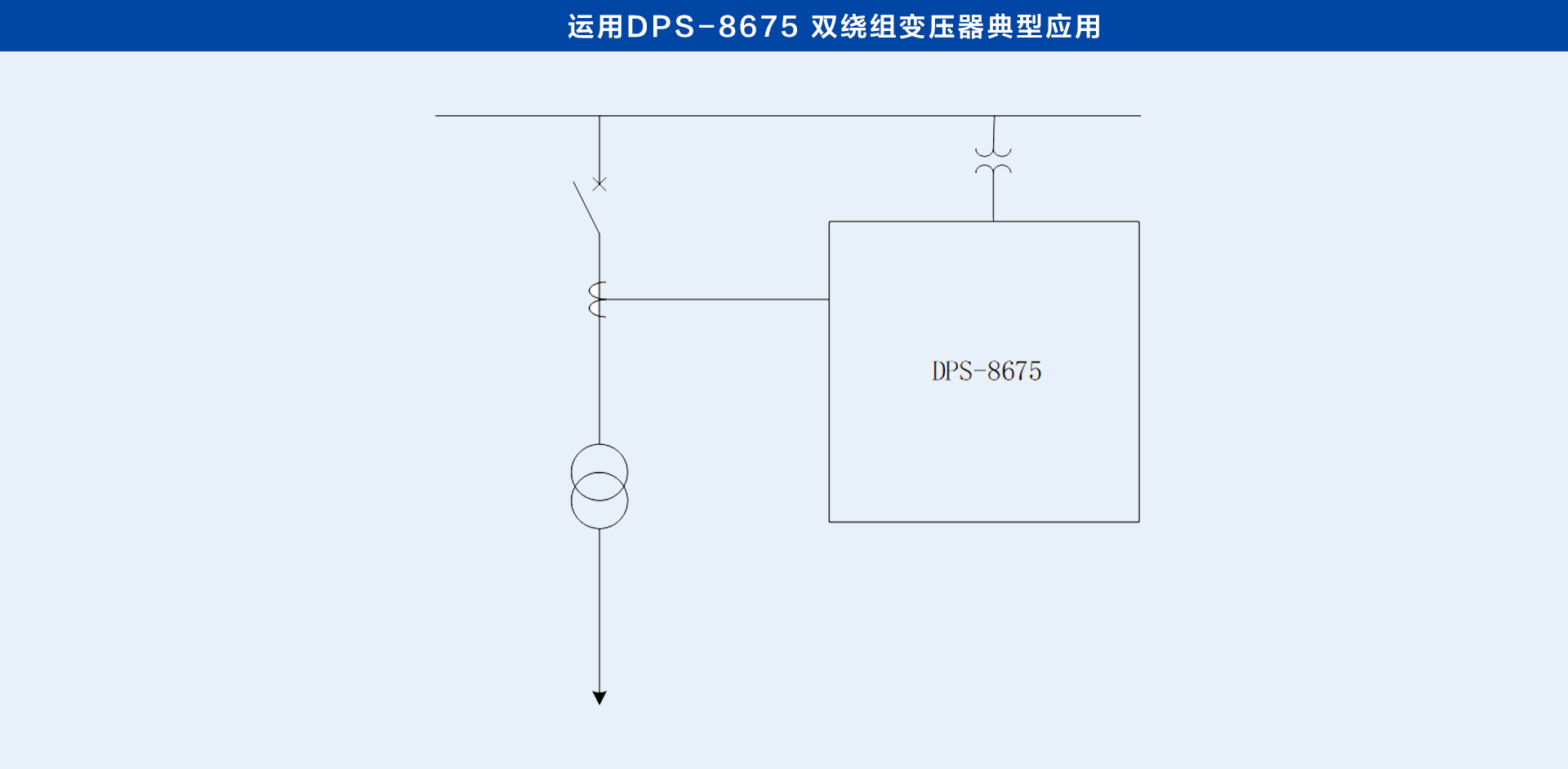

下图为智能箱变保护测控装置典型应用配置，注意其接线方式不一定与实际应用完全相符。









产品选型表

Product Selection Table



型号	名称	使用说明
DPS-8675A	智能箱变保护测控装置	支持保护测控+对下管理+直流采集+环网通讯
DPS-8675B	智能箱变保护测控装置	支持保护测控+对下管理+直流采集+环网通讯
DPS-8675C	智能箱变保护测控装置	支持保护测控+对下管理+直流采集
DPS-8675D	智能箱变保护测控装置	支持保护测控+对下管理
DPS-8675E	智能箱变保护测控装置	支持保护测控+对下管理+直流采集+环网通讯
DPS-8675F	智能箱变保护测控装置	支持保护测控+对下管理+直流采集+环网通讯
DPS-8675G	智能箱变保护测控装置	支持保护测控+对下管理+直流采集+环网通讯
DPS-8675H	智能箱变保护测控装置	支持保护测控+对下管理+直流采集+环网通讯
