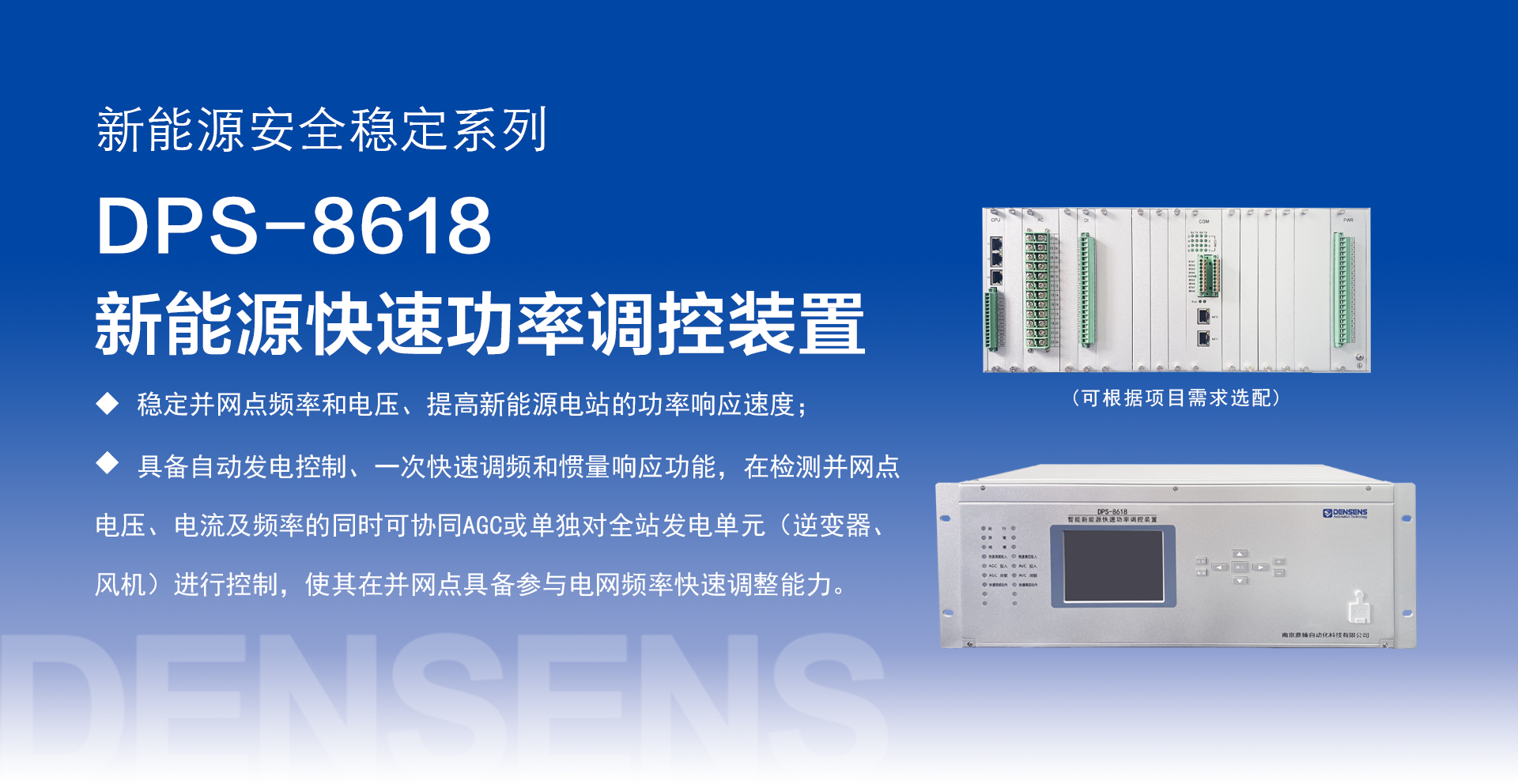

方案及功能概述

Overview of solutions and functions



■  功率调控功能

当系统频率发生偏移时，基于有功-频率下垂特性，能够快速完成系统的一次调频响应；即频率上升时能够主动迅速减少有功输出；频率下降时，在限功率状态下能够主动迅速提升功率。为了保证电网对新能源场站出力的控制要求，一次调频会与 AGC 的指令进行叠加，生成最终的控制目标指令，下发至新能源发电单元，实现闭环控制。

（1）控制保护功能

•      一次调频（快速调频）

•      惯量响应

•      快速调压

•      AGC控制

•      AVC控制

•      一次调频与AGC协调控制

•      快速调压与AVC协调控制

•      一次调频在线监测

•      新能源场站主动测试



(2)测控功能

•      21路遥信开入

•      可配17路开出

•      支持2路出线。可提供2组母线并网点电压（Ua1、Ub1、Uc1、Ua2、Ub2、Uc2），并网点测量电流（Iam1、Ibm1、Icm1、Iam2、bm2、Icm2）。

•      可配3路直流量输入

•      可配8路直流量输出



（3）保护信息功能

•      运行、异常、快速调频动作、快速调压动作指示

•      事件SOE记录

•      装置描述的就地和远方查看

•      设备参数的就地和远方查看、修改功能

•      定值和区号的就地和远方查看、修改功能

•      软压板状态的就地和远方查看功能，遥控和就地投退功能

•      装置开入状态的就地和远方查看

•      装置模拟量的就地和远方查看

•      装置运行状态（包括保护动作元件的状态和自检报警信息等）的就地和远方查看

•      就地和远方对装置信号复归

•      故障录波上送功能



■  管理功能

（1）故障录波

整组启动记录启动前500个周波、启动后2500个周波的波形。

保护动作记录启动前500个周波、启动后2500个周波。



（2）正常波形

可记录3000个周波的波形，以供记录或校验极性。



（3）故障事件报告

可循环记录128次保护动作报告、16次故障录波。



（4）运行报告

可循环记录128次装置运行报告。



（5）保护报警

可循环记录128次异常报警报告。



（6）保护启动

可循环记录128次保护启动报告。记录保护动作的动作和复归时间。



（7）SOE记录

可循环记录256次开关量变位报告。开关量变位包括各种开入状态变位。



（8）遥控记录

可循环记录128次遥控操作。生成遥控操作记录，记录内容包含命令来源、操作时间、操作命令、操作步骤、操作结果。



（9）自检记录

可循环记录128次装置自检报告。



（10）运行记录

可循环记录128次装置运行报告。记录装置上电、装置掉电、装置复归、整定退出、调试退出、掉电退出等信息。



（11）操作记录

可循环记录128次操作记录。记录装置就地信号复归、远方信号复归、事故报告清除、动作记录清除、告警记录清除等信息。





性能特征

Performance characteristics



（1）高性能的通用型硬件平台，强大的实时计算能力

采用继电保护级嵌入式平台，基于32位高性能的DSP＋ARM双核处理器及FPGA，DSP核完成保护运算与出口逻辑，ARM核实现事件记录、故障录波、人机接口及后台通信等功能。高性能的硬件保证了装置直采并网点电压电流，实现毫秒级电压频率跟踪、含谐波高精度测频。并配备实时多任务操作系统，硬件平台与软件平台高度统一，实现大容量、高精度的快速实时运算与信息处理。

采用内部高速总线和智能I/O，装置硬件配置灵活，具有通用、易于扩展、易于维护的特点。

总线上任何智能板卡的失效均会用硬件闭锁出口逻辑，保证装置不出现误动。



（2）多种先进控制算法和策略配合

应对通讯延时长，逆变器调节慢诸多问题，建立对象模型，采用先进PID、模糊专家控制算法，灵活配置变流器闭环优选控制、闭环群体均分控制等策略，“一站一策”，现场配参、调参实现最优化快速一次调频目标。



（3）调控指标卓越

装置测量精度高，控制速度快，调控效果优。



（4）双重化采样

采用双重化采样及互校技术，确保保护采样的可靠性和保护行为的正确性。



（5）软件模块化设计

装置提供完备的保护功能，各保护元件按模块化设计，相互独立，可灵活配置。



（6）强电磁兼容性

整体面板、全封闭机箱，强弱电严格分开，取消传统背板配线方式，同时在软件设计上也采取相应的抗干扰措施，装置的抗干扰能力大大提高，对外的电磁辐射也满足相关标准。



（7）调试维护方便

具有友好的人机接口，具备方便的现场装置测试功能。



（8）强大的通信功能

具有灵活的通信方式，配有最多9个100Mbps以太网接口以及一个调试网口，4个RS－485/232复用串口，其中1个可复用为调试串口，8个RS－485串口。支持电力行业通信标准 DL/T634.5101规约、DL/T634.5104规约、IEC 61850规约、Modbus RTU以及开放型Modbus/TCP规范1.0等规约。



（9）可选多种对时方式

对时接口可支持多种GPS对时方式，包括IRIG－B、SNTP等对时方式。



（10）完善的事件记录功能

可记录128次故障及动作报告，16次故障波形，128次自检报告、256次变位报告、128次遥控报告及128次运行报告。



（11）丰富的PC机辅助软件

基于Win7、Win10和Win11的PC机辅助软件，界面友好，方便装置在现场的设置和调试。



（12）快速功率调控监控系统

可实时监控新能源厂站的发电机组，监测新能源厂站的并网点数据。具有系统管理功能，实现各项数据的维护，实现电站系统状态、装置信息、发电曲线、事件信息的查询，实时通讯状态查询，发电机组监视和操作，调频装置的设备参数、装置定值的查看和整定。

具备远程在线监测功能，可以进行各工况下的频率阶跃扰动测试、AGC协调试验、模拟实际频率扰动等试验，并查看试验结果，可生成测试报告。

会对一次调频关键数据进行历史存储，数据存储时间间隔不大于1秒，数据存储时间长度不小于1年，可导出历史数据。会存储故障波形，存储条数不小于1000条。



（13）装置电源支持交直流供电





应用配置

Application configuration



下图为新能源功率快速控制装置典型应用配置，注意其接线方式不一定与实际应用完全相符。









产品选型表

Product Selection Table



型号	名称	使用说明
DPS-8618A	智能新能源快速功率调控装置	适用于西北电网，以及无特殊要求的地区。
DPS-8618B	智能新能源快速功率调控装置	适用于江苏电网。
DPS-8618C	智能新能源快速功率调控装置	适用于江西电网和湖南电网。
DPS-8618D	智能新能源快速功率调控装置	适用于云南电网。
DPS-8618E	智能新能源快速功率调控装置	适应于只需测量功能的场合。
DPS-8618F	智能新能源快速功率调控装置	适用于山东电网。
DPS-8618G	智能新能源快速功率调控装置	最大化配置版本。
DPS-8618GP	智能新能源快速功率调控装置	在DPS-8618G版本基础上，采用双AD、双AC板、双电源配置。
