新能源全景监控源控装置

应用场景

Application scenarios

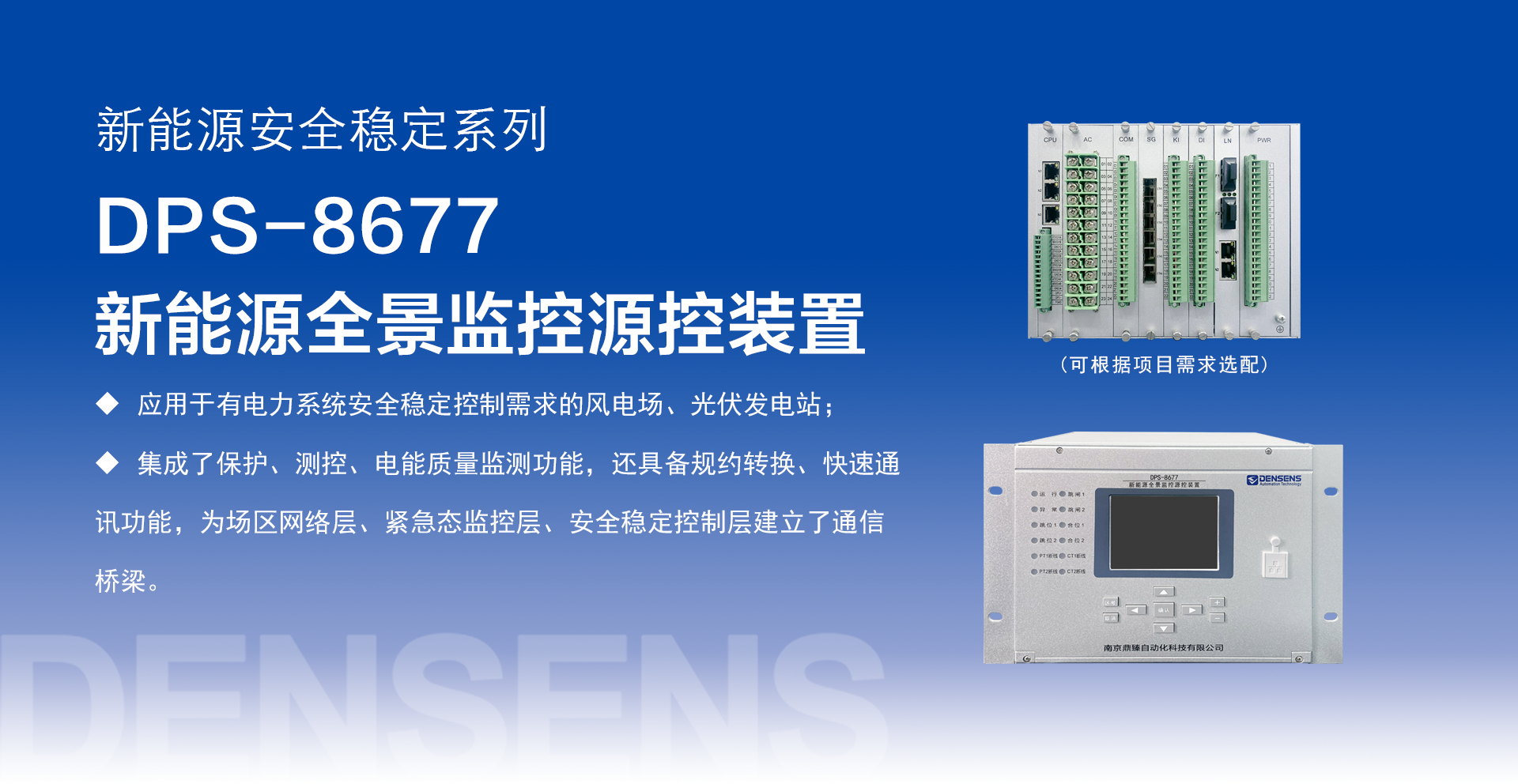

DPS-8677 新能源全景监控源控终端应用于有电力系统安全稳定控制需求的风电场、光伏发电站。该装置一般安装在箱变二次室，全景监控的对象是风力发电机组或光伏逆变器。风力发电机组或光伏逆变器应满足电网毫秒级紧急控制的信息接入及控制功能要求。

该装置不仅集成了保护、测控、电能质量监测功能，还具备规约转换、快速通讯功能，为场区网络层、紧急态监控层、安全稳定控制层建立了通信桥梁，

新能源场站全景监控系统实时采集新能源场站中各发电单元的运行状态信息，通过通信网络接入电网安全稳定控制系统及调度主站，实现电网故障过程中对新能源发电单元状态实时跟踪、可控资源监视、次/超同步振荡监视与精益控制等涉网紧急监视及控制功能。

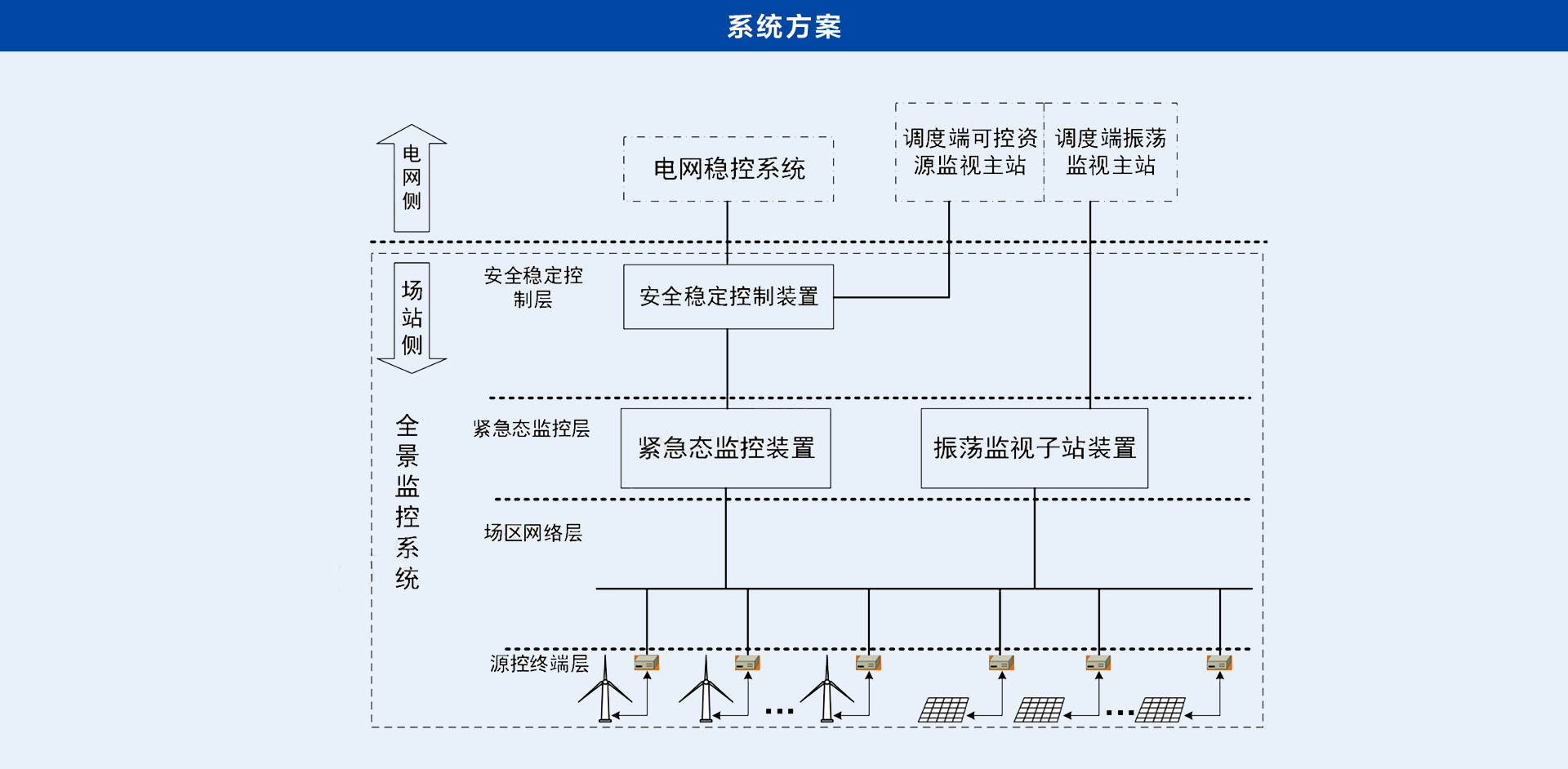

系统方案

System solution

功能配置

Functional configuration

1、快速采集和识别发电单元的运行工况，将毫秒级紧急控制所需的发电单元运行信息上送至紧急态监控层。

2、接收紧急态监控层下发的切机命令或功率调节命令，并快速执行。

3、监测自身的运行状态，并将运行状态信息上送至紧急态监控层。

4、采集发电单元(风机端口、光伏逆变器交流侧) 的三相电压、三相电流。

5、能对原始采样信号进行连续录波，并能够响应紧急态监控层装置召唤命令并上送录波文件。

6、进行次/超同步振荡分析和告警，并将分析结果和告警信息上送至紧急态监控层。

7、具备快速通信协议转换功能，具备串口、以太网口通信接口，支持Modbus、GOOSE、UDP等通信协议。

8、具备开关量输出功能。

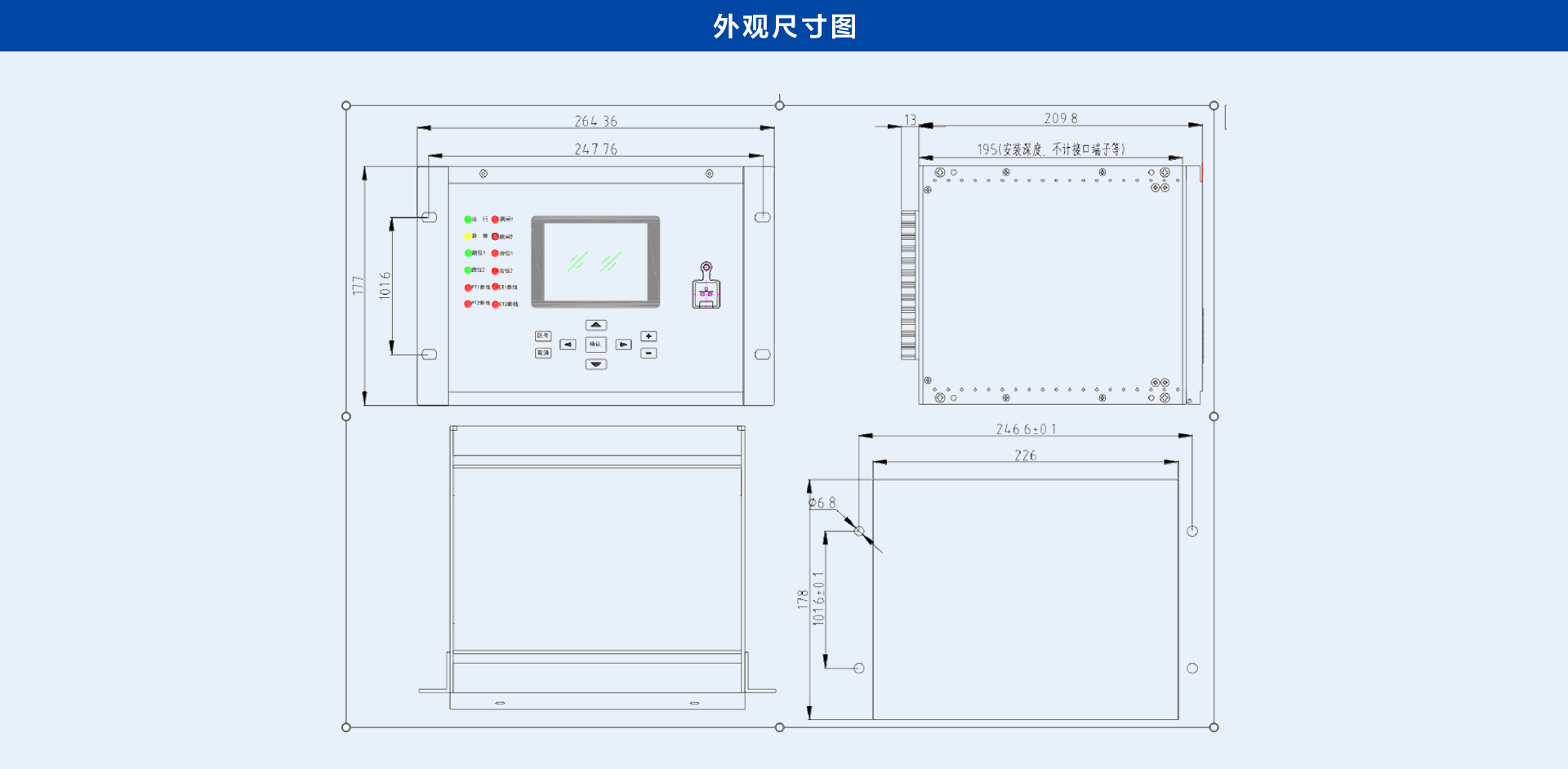

装置尺寸

Device size
