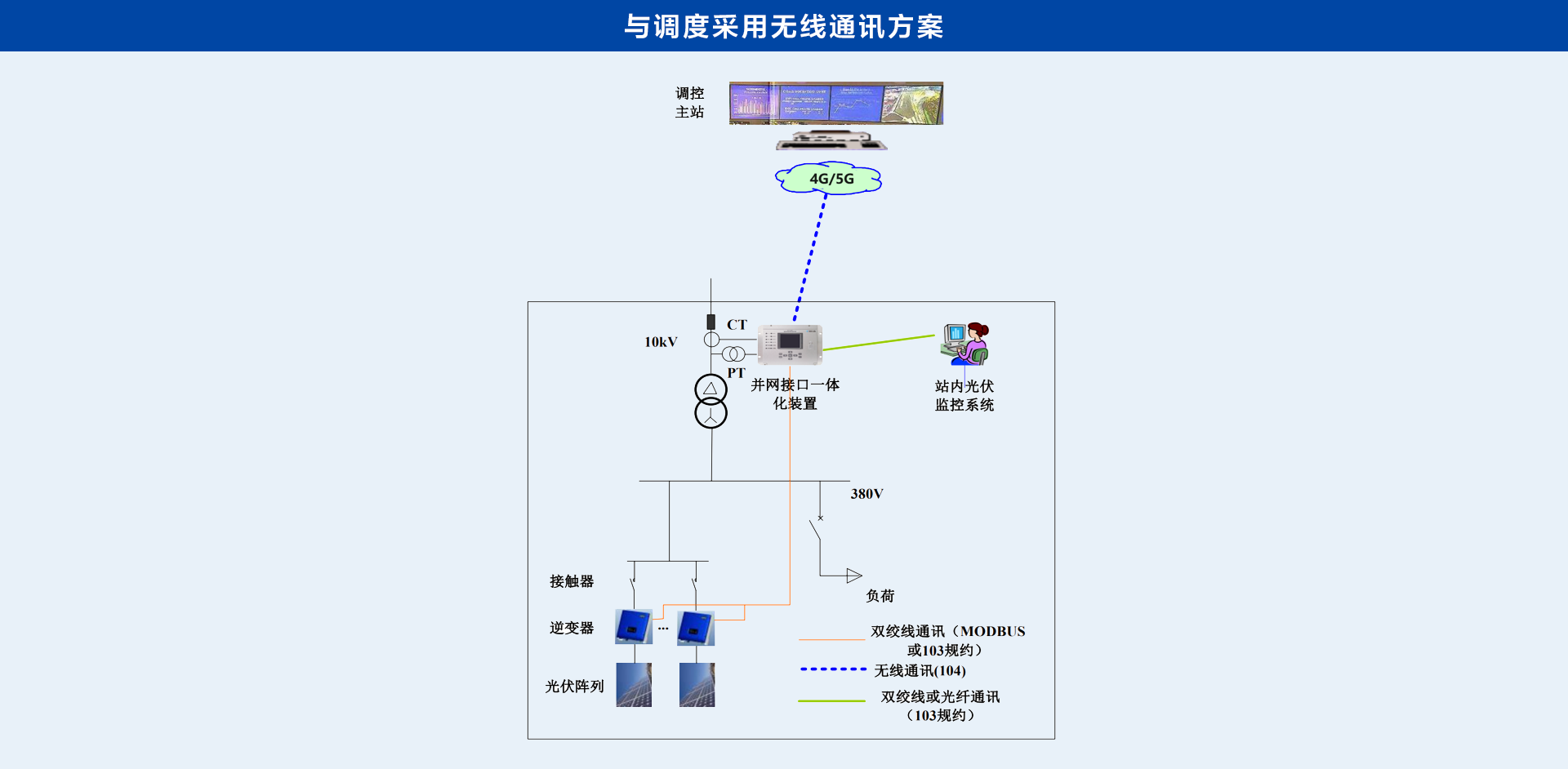

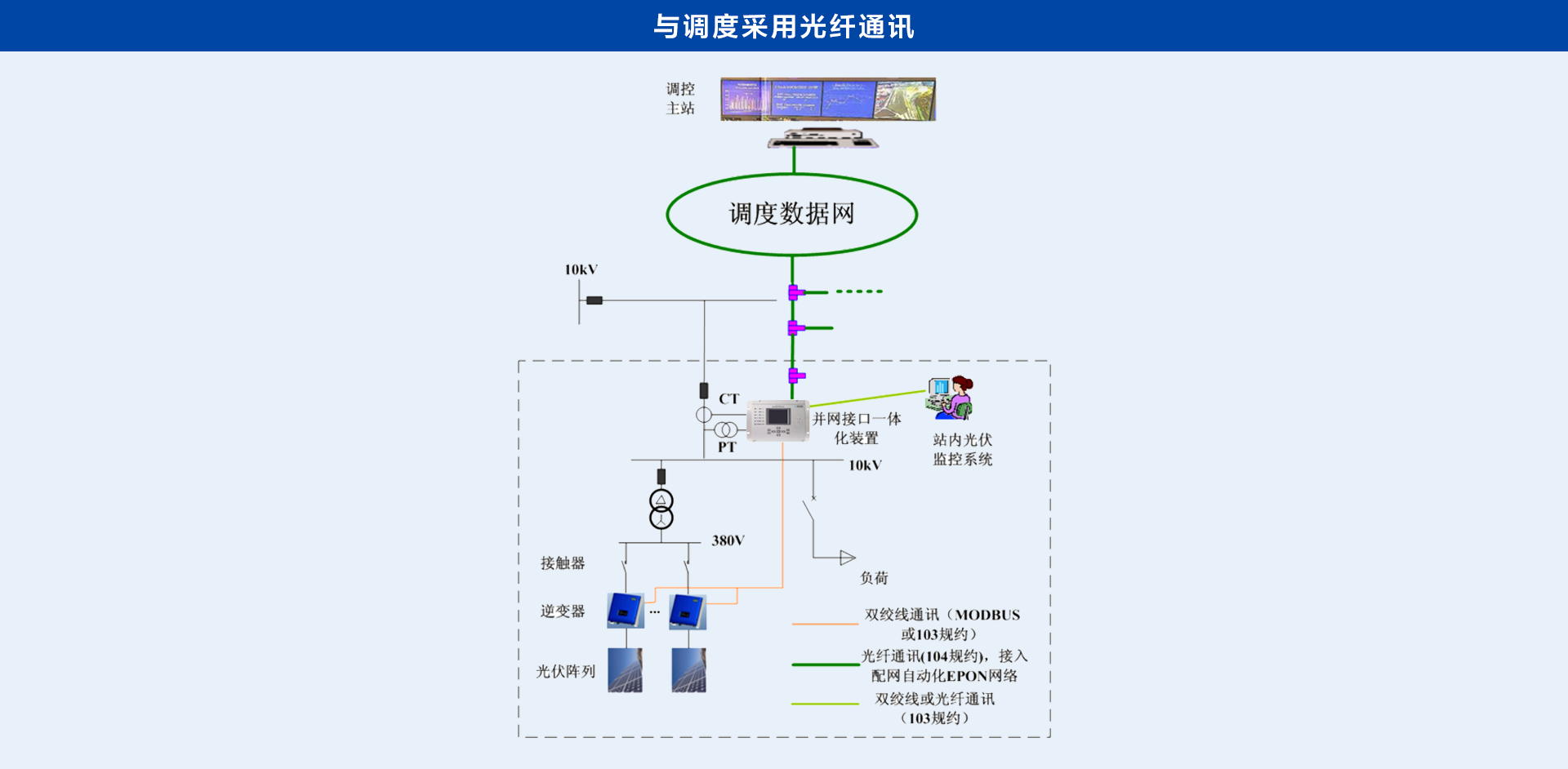

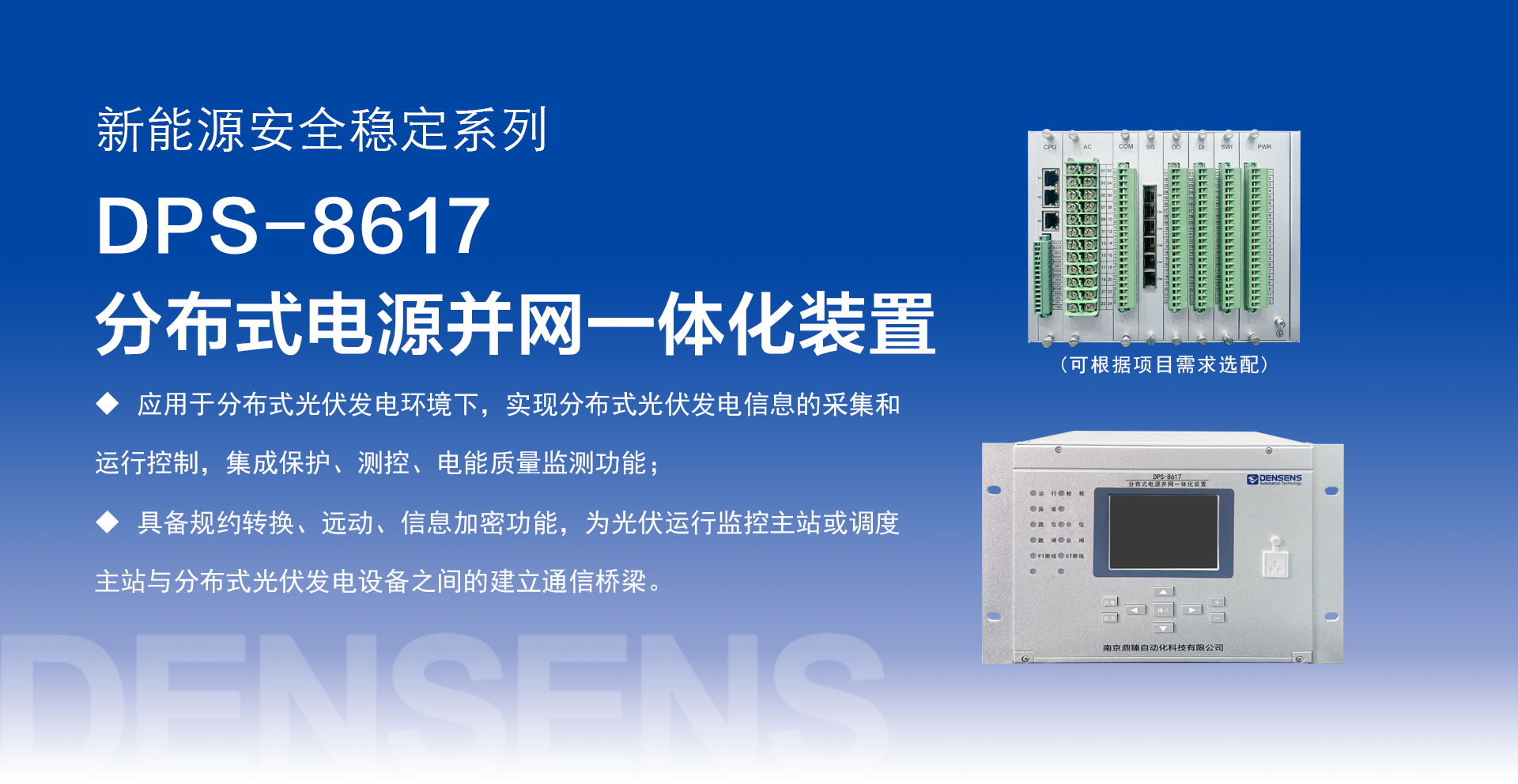

系统方案

System solution







光伏场站防逆流并网系统，通过采集并网点电压、电流信号，计算输入电网的功率或接入点靠近电网侧的电能潮流方向，一旦光伏场站向电网输入能量，立即控制逆变器降低输出功率，从而达到光伏系统防逆流的功能。



光伏场站防逆流并网系统，根据正流及逆流大小，计算场站需要改变总出力的大小，然后计算分解到每台光伏逆变器的出力大小。将每台光伏逆变器需要改变的出力目标值通过网络输出到每一台光伏逆变器，光伏逆变器根据下发的目标值进行负荷的调节，达到快速防逆流响应和主动发电平衡负荷的目的。





功能配置

Functional configuration



一、保护功能

（1）三段可经方向和复压闭锁的过流保护。

（2）两段零序过流保护。

（3）告警功能。



二、测控功能

（1） 21路遥信开入。

（2）6路继电器开出。

（3）事件 SOE 记录等。



三、功率调控功能

（1）AGC

（2）AVC



四、保护信息功能

（1） 装置描述的远方查看。

（2） 设备参数定值的远方查看。

（3） 保护定值和区号的远方查看、修改功能。

（4） 软压板状态的远方查看、遥控和就地投退功能。

（5） 装置保护开入状态的远方查看。

（6） 装置运行状态（包括保护动作元件的状态和自检报警信息等）的远方查看。

（7） 远方对装置信号复归。

（8） 故障录波上送功能。



五、通信功能

（1）远动通信

（2）支持多种通信规约

（3）网络联机维护和监测

（4）无线通信

（5）通信加密





装置尺寸

Device size



装置采用全封闭4U半层标准机箱，可组屏安装，也可在开关柜就地安装。开关柜安装参考尺寸和组屏安装尺寸见下图。
