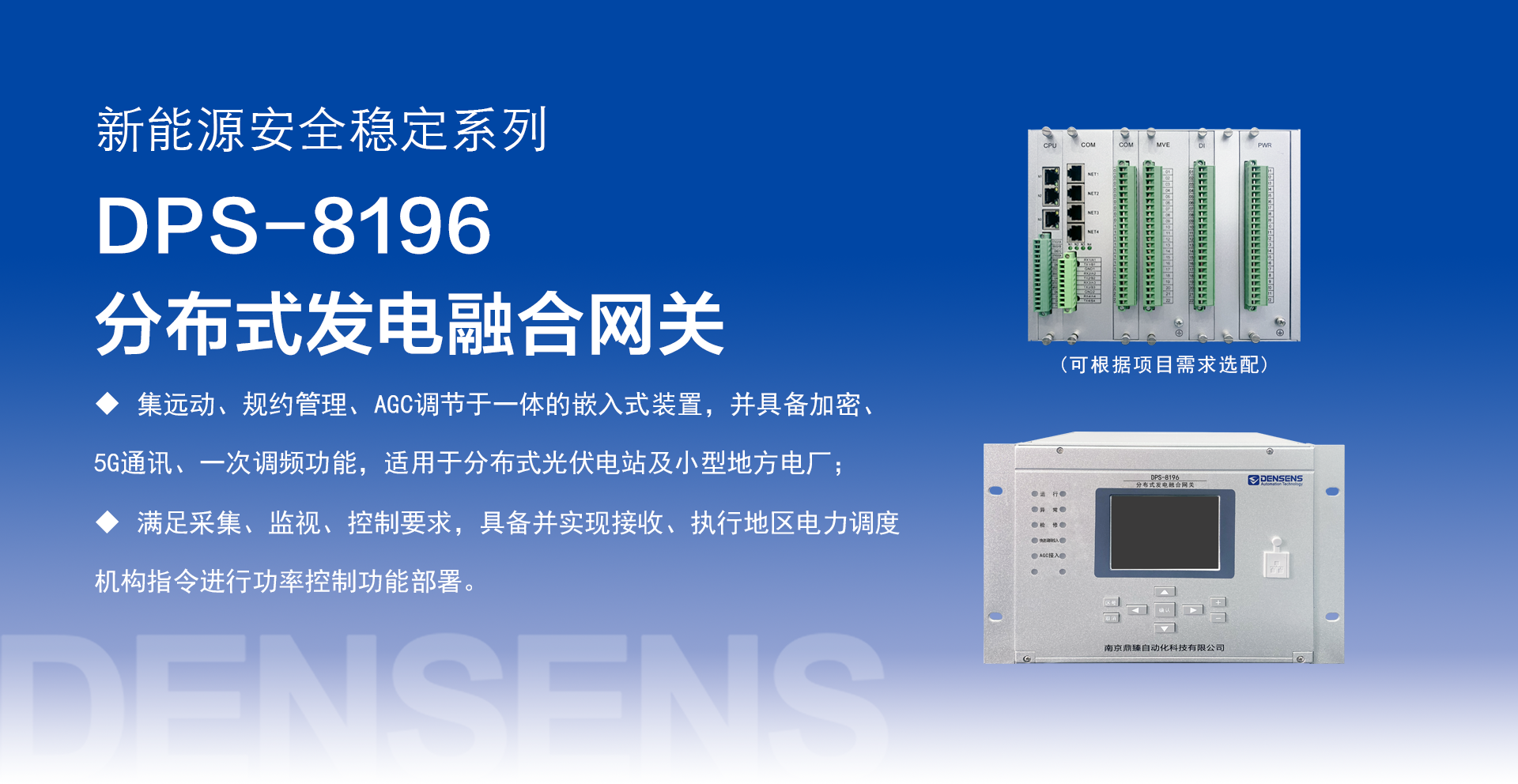

功能概述

Functional description



■ 控制保护功能

•      远动功能

•      一次调频（快速调频）

•      AGC控制

•      惯量响应

•      一次调频与AGC协调控制



■ 测控功能

•      21路遥信开入

•      可配6路开出



■ 操作箱功能

•      运行、异常指示

•      操作面板拥有参数整定、定值下装、状态显示等功能



■ 保护信息功能

•      事件SOE记录

•      装置描述的远方查看

•      设备参数定值的远方查看

•      定值和区号的远方查看、修改功能

•      软压板状态的远方查看、遥控和就地投退功能

•      装置开入状态的远方查看

•      装置运行状态（包括保护动作元件的状态和自检报警信息等）的远方查看

•      远方对装置信号复归

•      故障录波上送功能





性能特征

Performance characteristics



（1）高性能的通用型硬件平台，强大的实时计算能力

采用32位高性能的DSP＋ARM双核处理器，DSP核完成保护运算与出口逻辑，ARM核实现事件记录、故障录波、人机接口及后台通信等功能。高性能的硬件保证了装置在每一个采样间隔对所有继电器进行实时计算。

采用内部高速总线和智能I/O，装置硬件配置灵活，具有通用、易于扩展、易于维护的特点。

总线上任何智能板卡的失效均会用硬件闭锁出口逻辑，保证装置不出现误动。



（2）双重化采样

采用双重化采样及互校技术，确保保护采样的可靠性和保护行为的正确性。



（3）软件模块化设计

装置提供完备的保护功能，各保护元件按模块化设计，相互独立，可灵活配置。



（4）强电磁兼容性

整体面板、全封闭机箱，强弱电严格分开，取消传统背板配线方式，同时在软件设计上也采取相应的抗干扰措施，装置的抗干扰能力大大提高，对外的电磁辐射也满足相关标准。



（5）调试维护方便

具有友好的人机接口，具备方便的现场装置测试功能。



（6）强大的通信功能

具有灵活的通信方式，配有最多7个100Mbps以太网接口以及一个调试网口，4个RS－485/232复用串口，其中1个可复用为调试串口，8个RS－485串口。支持电力行业通信标准 DL/T634.5101规约、DL/T634.5104规约、IEC 61850规约、Modbus RTU以及开放型Modbus/TCP规范1.0等规约。



（7）可选多种对时方式

对时接口可支持多种GPS对时方式，包括IRIG－B、SNTP等对时方式。



（8）完善的事件记录功能

可记录128次故障及动作报告，16次故障波形，128次自检报告、256次变位报告、128次遥控报告及128次运行报告。



（9）丰富的PC机辅助软件

基于Windows 2000 /XP、Vista、Win7、Win10和Win11的PC机辅助软件，界面友好，方便装置在现场的设置和调试。



（10）装置电源支持交直流供电





应用配置

Application Configuration

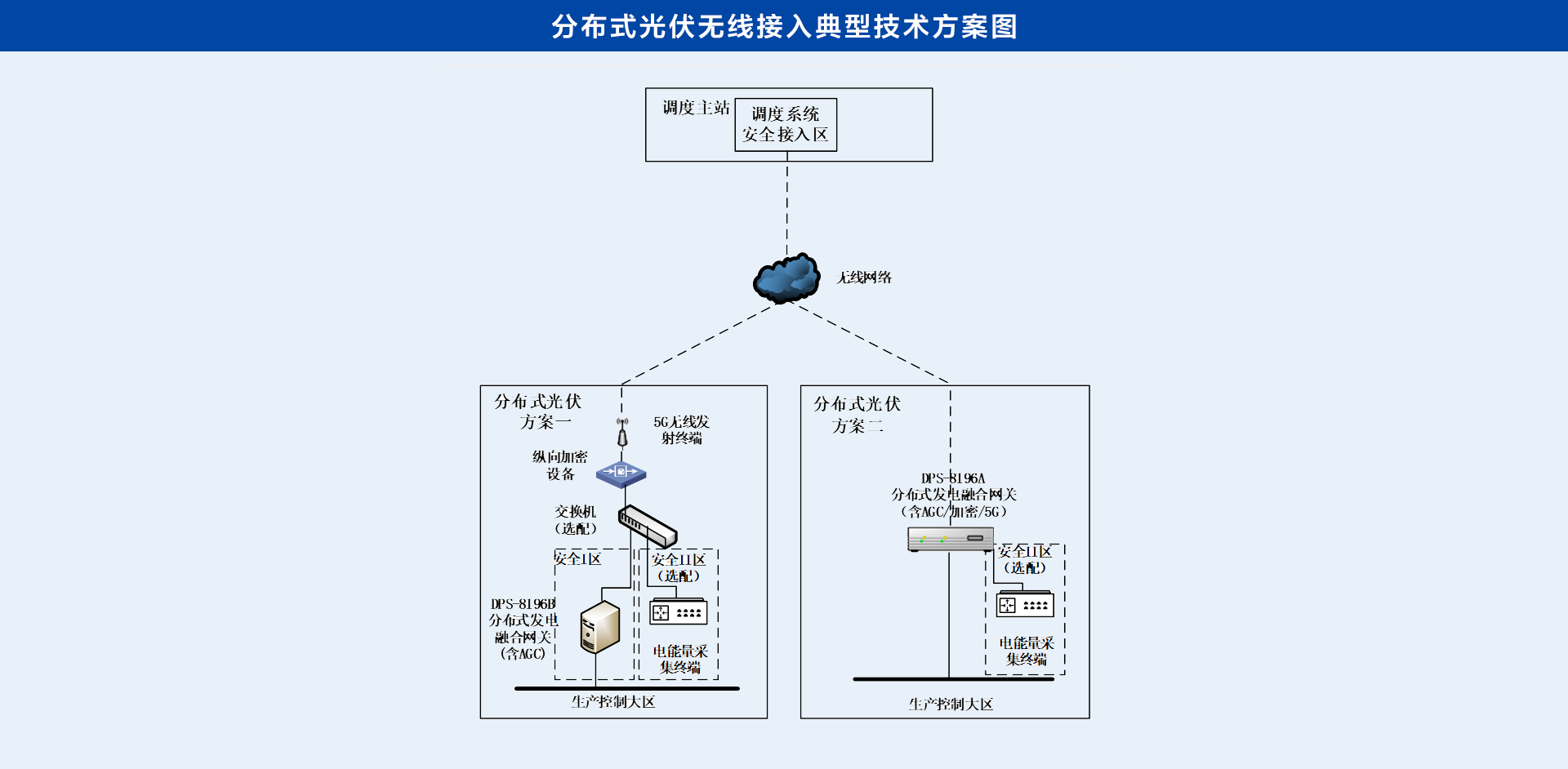

下图为基于DPS-8196分布式发电融合网关的分布式光伏无线接入典型技术方案图。







产品选型表

Product Selection Table



型号	名称	使用说明
DPS-8196A	分布式发电融合网关	含纵向加密、5G通讯功能
DPS-8196B	分布式发电融合网关	不含纵向加密、5G通讯功能
