方案背景 / Background of the plan

集中式光伏电站拥有成百上千个汇流箱，多采用RS485有线方式实现汇流箱数据采集。该通讯方式施工复杂，维护麻烦，经常出现通讯中断、单点故障引起系统瘫痪且很难快速定位问题点等问题。

光伏电站汇流箱采集现状

技术选型 / Technical selection

LoRa（Long Range Radio，远距离无线电）无线MESH组网通信技术，是新一代物联网通信技术，目前已大量应用于智慧城市，智能工厂等场景，具有以下优点：

• LoRa网络具有传输距离远，工作功耗低，组网节点多，抗干扰性强，低成本等特点；

• 传输距离远：灵敏度-148dBm，通讯距离可达几千米；

• 工作能耗低：Aloha方法有数据时才连接，电池可工作几年；

• 组网节点多：组网方式灵活，可以连接多个节点；

• 抗干扰性强：协议里面有LBT的功能，基于aloha的方式，有自动的频点跳转和速率自适应功能；

• 低成本：节点/终端成本低。

综上所述，LoRa无线通信方案具有安装维护简易，免布线，故障易排查易处理，单点故障不影响整体数据传输，综合成本低等优势，适用于新建或改造的光伏电站。

设备及网络设计方案 / Equipment and network design scheme

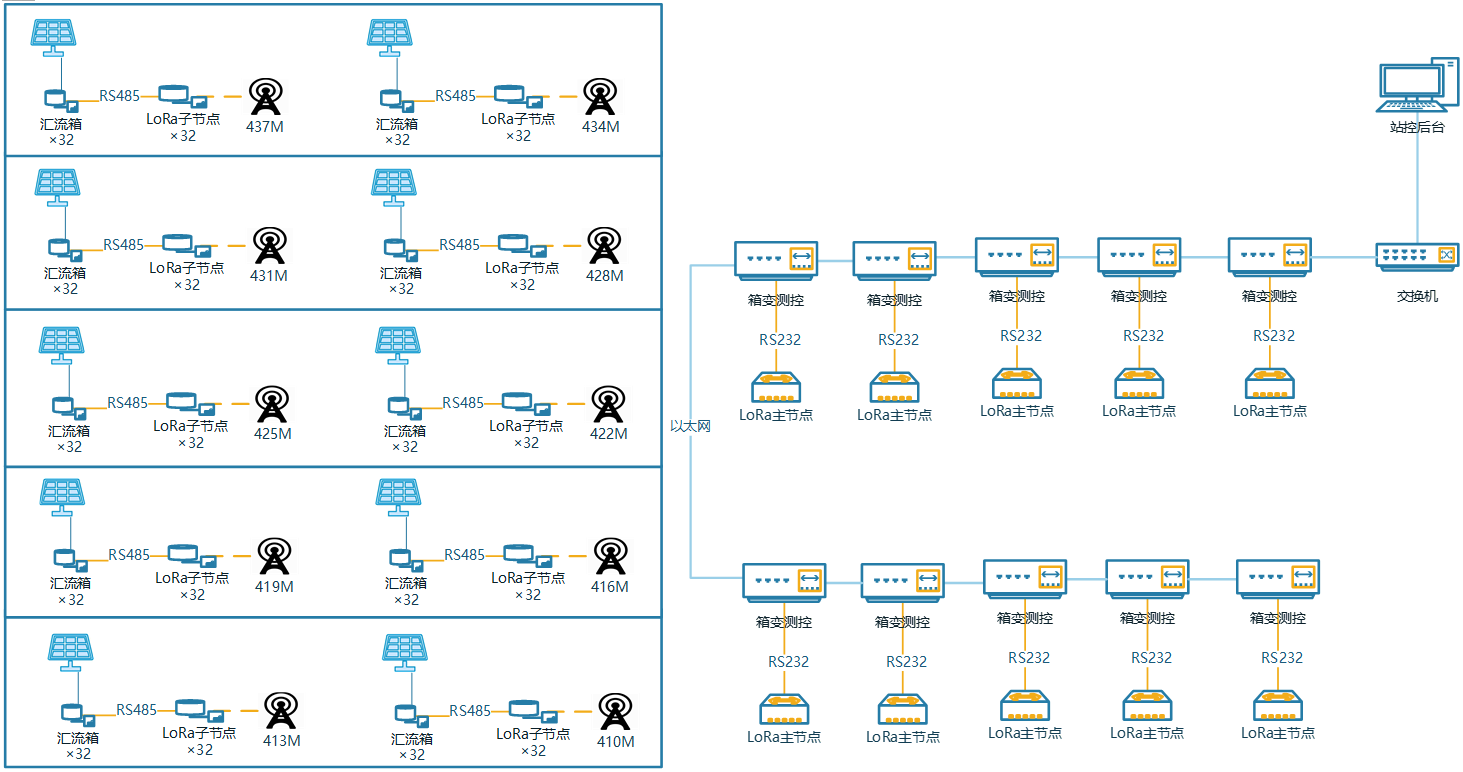

采用基于LoRa的无线自组网技术，实现区域内数据采集，整体架构如下图所示：

系统设备包括以下部分：

• 每个汇流箱通过RS485通讯线和LoRa子节点连接，32个LoRa子节点连接1个LoRa主节点；

• LoRa主节点通讯频率可选410M~442M；每个主节点间隔3M，可支持最大384个LoRa子节点和汇流箱接入；未来若需要扩展汇流箱的数量，可通过LoRa台区设置，可支持上万个终端接入；

• LoRa主节点通过RS232接入箱变测控。

设备配置 / Equipment configuration
